Freizeit Radio 3120
Elta GmbH, Rödermark
- Country
- Germany
- Manufacturer / Brand
- Elta GmbH, Rödermark
- Year
- 1980 ??
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 290285
Platine des Elta 3120 (Bauteilseite)
Typenschild-Aufkleber am Geräteboden

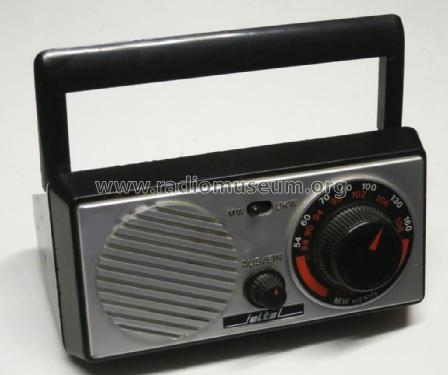

Auf einen Flohmarkt fotografiert
- Number of Transistors
- 2
- Semiconductors
- unknown_tr unknown_tr TDA1083
- Main principle
- Superheterodyne (common)
- Wave bands
- Broadcast (BC) and FM or UHF.
- Power type and voltage
- Dry Batteries / UM-3: 4 x 1.5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Freizeit Radio 3120 - Elta GmbH, Rödermark
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 149 x 78 x 80 mm / 5.9 x 3.1 x 3.1 inch
- Notes
-
Elta 3120 ist als Portable- oder Fahrradradio verwendbar.
DBP Zulassung Nr. A622 359U, Prüflabor Mikes Electronic GmbH.
- Author
- Model page created by Ralf Krebs. See "Data change" for further contributors.
- Other Models
-
Here you find 148 models, 146 with images and 7 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Elta GmbH, Rödermark
Collections
The model Freizeit Radio is part of the collections of the following members.
Forum contributions about this model: Elta GmbH, Rödermark: Freizeit Radio 3120
Threads: 1 | Posts: 1
Auch bei diesem Gerät liegt die Vermutung sehr nahe, dass die rückseitige Kunststoffhaube nur per "schnapp und klick" befestigt ist. Doch egal wieviele Schraubenzieher man von allen möglichen Seiten in die Schlitze steckt: Sie geht nicht ab! Ursache ist eine einzige kleine Kreuzschlitzschraube, die unter dem Aufkleber im Batteriefach versteckt ist (s. roter Pfeil im Bild). Die genaue Lage kann man vorher mit einem kleinen Magneten herausfinden, den Aufkleber muss man an dieser Stelle leider etwas zerkratzen. Doch die Polung der Batterien sollte durch das Feder-Knopf-System auch ohne Aufkleber klar sein.
Die abgenommene Haube gewährt dann ungetrübten Blick auf die Bauteilseite der Platine. Dort findet man als einziges IC das TDA1083 von TFK. Des weiteren sind noch zwei Transistoren im UKW-Tunerteil zu sehen. Auch nach Entfernen des HF-Wachses war kein Aufdruck zu erkennen - es wurde offenbar ungestempelte Ware verwendet.
Ralph Oppelt † 3.4.24, 15.Oct.20
