Frequenzzähler 1 GHz FZ-7000

• Country
• Germany

• Manufacturer / Brand
• ELV Elektronik AG; Leer (Ostfriesland)

• Year
• 1981

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 250421

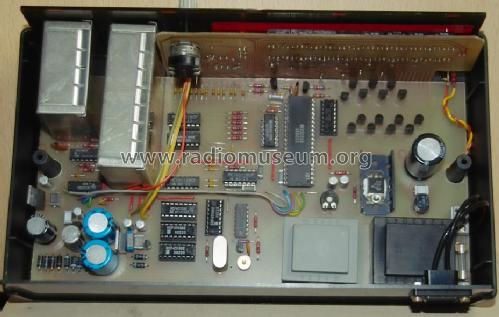

• Picture

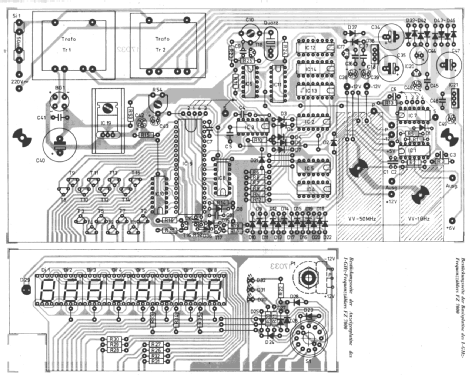

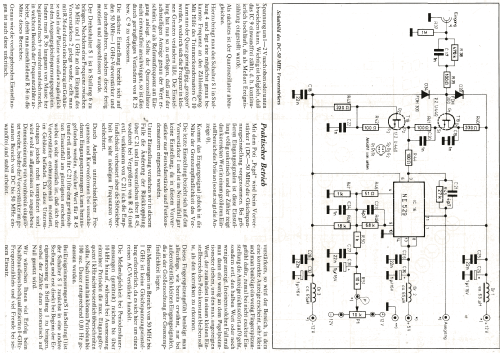

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 17

• Semiconductors

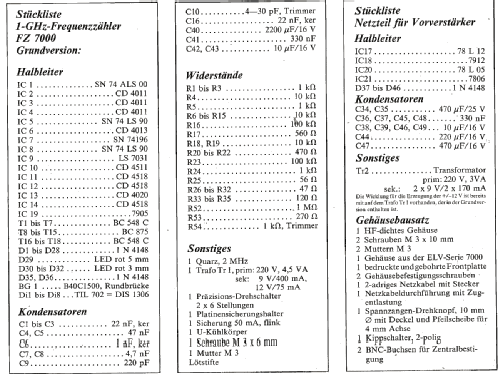

• LS7031 NE529 XS1200 CD4011 CD4013 CD4511 CD4518 CD4520 SN7400 SN7490 SN74196 BC548 BC875 1N4148 µA79xx B40C1500

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Frequenzzähler 1 GHz FZ-7000 - ELV Elektronik AG; Leer

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 260 x 70 x 150 mm / 10.2 x 2.8 x 5.9 inch

• Notes

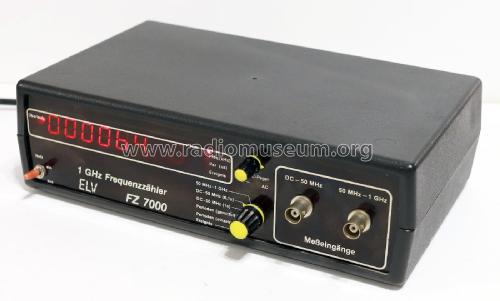

• 1 - GHz-Frequenzzähler  FZ 7000, ELV- Serie 7000.
  1- GHz Frequenzzähler/Universalzähler aus der  ELV 7000 Reihe.
  Achtstellige rote hell leuchtende LED-Anzeige,
  Frequenz ,Ereignis ,und Perioden Messungen,
  Bedienung  mit einem Drehschalter ,6 Stellungen für alle Bereiche und Meßarten und einem Pegelregler,
  Meßbereiche:

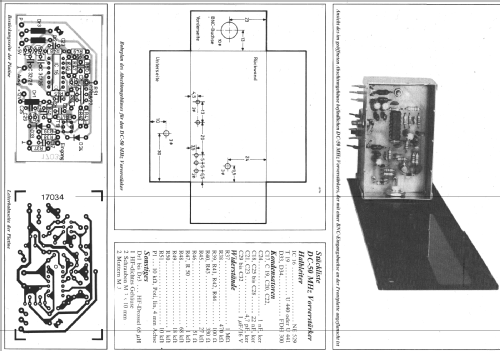

  DC bis 50MHz und 50MHz bis 1GHz,
  2 x BNC - Buchse für Eingangssignale,
  1 MHz Quarzzeitbasis.
  Schwarzes Kunststoffgehäuse mit dunkelroter/bedruckter Frontplatte.
  Das Gerät war als Bausatz oder Fertggerät lieferbar, oder auch  nur die Spezialteile.

  Halbleiter können mehrfach vorhanden sein

• Mentioned in
• - - Manufacturers Literature (ELV Katalog 1981 und ELV.Journal 17/1981)
