Multi-Funktions-Generator MFG9001

ELV Elektronik AG; Leer (Ostfriesland)

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1999 ?
  • Categoría
  • Aparato de medida y servicio (Equipo de laboratorio).
  • Radiomuseum.org ID
  • 272165

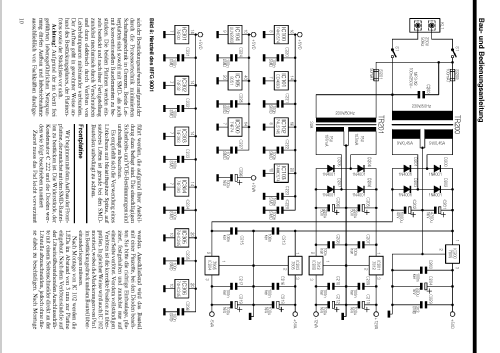

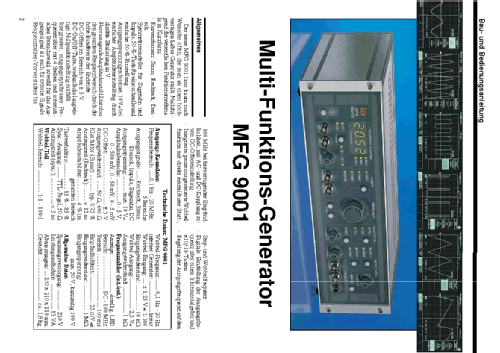

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 0
  • Numero de transistores
  • 8
  • Gama de ondas
  • - no hay
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 230 Volt
  • Altavoz
  • - - No hay salida de sonido.
  • Material
  • Metálico
  • de Radiomuseum.org
  • Modelo: Multi-Funktions-Generator MFG9001 - ELV Elektronik AG; Leer
  • Forma
  • Sobremesa de cualquier forma, detalles no conocidos.
  • Ancho, altura, profundidad
  • 350 x 110 x 210 mm / 13.8 x 4.3 x 8.3 inch
  • Anotaciones

  • Couvre les fréquences de 0.1Hz à 20MHz en 5 bandes.

    Formes d'ondes : carrée, sinus, triangle, pulse, dents de scie.

    Tension de sortie : max. 10 Vcc.
    Résistance de sortie : 50 Ω, 600 Ω.
    THD (sinus) : 0,75% typ.
    Temps de montée (rectangle) : <12 ns.
    Sortie Sync : niveau TTL, 50 Ω.

    Wobulation :
    Fréquence d'oscillation : 0,1 Hz - 20 Hz
    Entrée pour wobulation ext : ± 1,25 V = 1: 100. Résistance d'entrée : 10 kΩ.
    Sortie wobulée : 2,5 Vpp, résistance de sortie : 1 kΩ.

    Compteur de fréquence (int. / ext.)
    Affichage : 4 chiffres LED.
    Gamme : DC - 100 MHz.
    Temps de porte : 100 ms.
    Sensibilité : 25 mV rms.
    Résistance d'entrée : 1 M.
    Tension d'entrée : max. 50 V, 100 V brièvement.

    En plus des 8 transistors, cet appareil utilise 28 iC.
    Consommation : 13 VA.

  • Peso neto
  • 1.8 kg / 3 lb 15.4 oz (3.965 lb)
  • Mencionado en
  • - - Manufacturers Literature
  • Documentación / Esquemas (1)
  • - - Manufacturers Literature
  • Autor
  • Modelo creado por Jean Marchal. Ver en "Modificar Ficha" los participantes posteriores.
