Mini-Funktionsgenerator MG7000

ELV Elektronik AG; Leer (Ostfriesland)

Data
Forum
Pictures
Collections

  • Year
  • 2000 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 197568

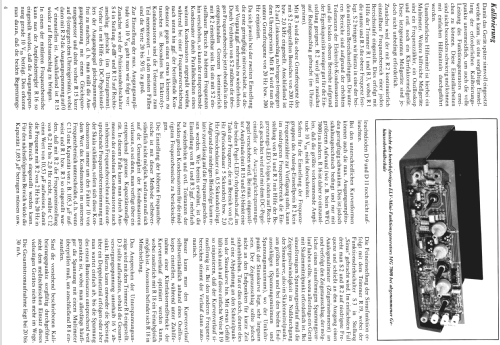

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 2
  • Wave bands
  • - without
  • Power type and voltage
  • Dry Batteries / 2× 9 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Mini-Funktionsgenerator MG7000 - ELV Elektronik AG; Leer
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 265 x 100 x 160 mm / 10.4 x 3.9 x 6.3 inch
  • Notes
  • Frequenzbereich 0,2 Hz bis 200 kHz für Sinus, Dreieck und Rechteck, 0,1 Hz bis 100 kHz für Sägezahn; Sweep-Eingang; Ausgangsspannung max. 10 Vss; Abschwächer in dB-Stufen; Ausgänge: 50 Ω, 600 Ω und AC mit einstellbarem Offset.
  • Net weight (2.2 lb = 1 kg)
  • 1.2 kg / 2 lb 10.3 oz (2.643 lb)
  • Source of data
  • - - Data from my own collection
  • Author
  • Model page created by Karl Reiter. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Mini-Funktionsgenerator is part of the collections of the following members.

 Forum

Forum contributions about this model: ELV Elektronik AG;: Mini-Funktionsgenerator MG7000

Threads: 1 | Posts: 1

Warum sind die Frequenzbereiche unterschiedlich je nach Kurvenform?
Sägezahn 0,1 Hz - 100 kHz, alle anderen 0,2 Hz- 200 kHz.

Man kann aus zwei Sägezähnen ein Rechteck erzeugen, indem gegenpolig mit gleicher Amplitude z.B. 20 Hz und 10 Hz addiert werden, wodurch sich ein Rechteck mit 20 Hz ergibt. Das heisst, ich brauche eine um 1 Oktav tiefere Hilfsschwingung. Die Grundfrequenzerzeugung läuft auf Sägezahn.
Ein integriertes Rechteck ergibt ein Dreieck, welches wiederum an einer nichtlinearen Kennlinie zum Sinus geformt wird. Deshalb haben Rechteck-, Dreieck- und Sinusschwingung die doppelte Sägezahnfrequenz.

Ich erinnere mich, dass Wavetek dieses Prinzip schon um 1970 verwendete. Dabei wurde der (halbfrequente) Sägezahnbereich nicht herausgeführt, wohl weil dafür eine weitere Skala oder ein aufwendigerer Umschalter nötig wäre (was beim moderneren IC sich einfacher lösen lässt).

Konrad Birkner † 12.08.2014, 24.May.11
