690B Ch= 120129-B
Emerson Radio & Phonograph Corp.; New York, NY
- Land
- USA
- Hersteller / Marke
- Emerson Radio & Phonograph Corp.; New York, NY
- Jahr
- 1951 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 345135
-
- anderer Name: Emerson Television
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 23
- Röhren
- 6CB6 or 6BC5 or 6AG5 6J6 6AU6 6AU6 6AU6 6AU6 6AL5 6AC7 6AU6 6AU6 6AL5 or 6T8 6AV6 6V6GT 12AU7 12AU7 or 6SN7GT 6SN7GT 6K6GT 6SN7GT 6CD6G 6W4GT 1B3GT 5U4G 19AP4 or 19AP4A or 19AP4B
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 690B Ch= 120129-B - Emerson Radio & Phonograph
- Form
- Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
- Bemerkung
-
Emerson model 690B is a 21” b/w TV with US standard VHF tuner channels 2 thru 13.
Equipped with chassis 120129-B, VHF tuner 470651KRK-46-N and picture tube 19AP4 or 19AP4A or 19AP4B.
- Literatur/Schema (1)

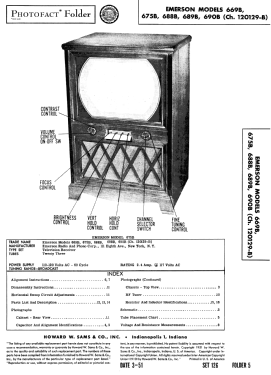

- Photofact Folder, Howard W. SAMS (Set 126 Folder 5 dated 3-51)
- Literatur/Schema (2)

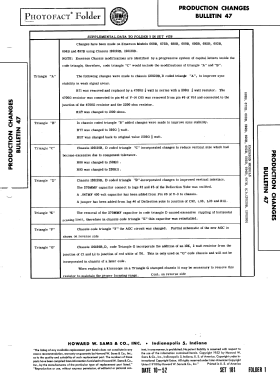

- Photofact Folder, Howard W. SAMS (Set 181, folder 1, dated 10-52)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
