709A Ch= 120162-A

• País
• Estados Unidos

• Fabricante / Marca
• Emerson Radio & Phonograph Corp.; New York, NY

• Año
• 1952 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 354244

• • alternative name: Emerson Television

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 23

• Válvulas
• 6BK7 or 6BQ7 6J6 6AU6 6CB6 6CB6 6AL5 6CB6 6AU6 6AU6 6AL5 6AV6 6V6GT 12AU7 12AU7 6SN7GT 6W6GT 6SN7GT 6BQ6GT 6W4GT 1B3GT 6AX5GT 6AX5GT 20CP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 6 inch = 15.2 cm

• Material
• Madera

• de Radiomuseum.org
• Modelo: 709A Ch= 120162-A - Emerson Radio & Phonograph

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Anotaciones

• Emerson model 709A is a 20” b/w TV with US standard VHF tuner channels 2 thru 13.

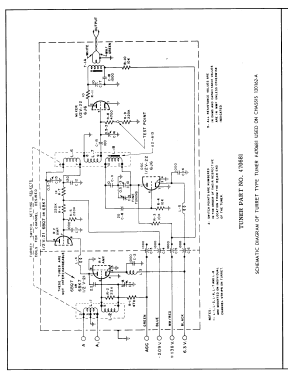

  Equipped with chassis 120162-A, VHF tuner 470681 and picture tube 20CP4.



• Documentación / Esquemas (1)
• Photofact Folder, Howard W. SAMS (Set 161, folder 1A, dated 2-52)

• Documentación / Esquemas (2)
• Photofact Folder, Howard W. SAMS (Set 167, folder 6, dated 5-52)

• Autor
• Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
