- Country
- Netherlands
- Manufacturer / Brand
- Erres, Van der Heem NV; Den Haag
- Year
- 1936/1937
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 177619

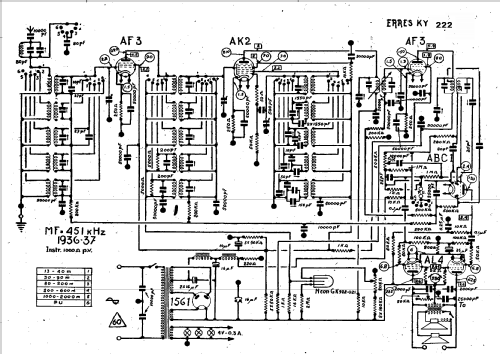

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Main principle
- Superhet with RF-stage; ZF/IF 451 kHz
- Tuned circuits
- 7 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and more than two Short Wave bands.
- Power type and voltage
- Alternating Current supply (AC) / 110; 220 Volt
- Loudspeaker
- -Loudspeaker incorporated, but system not known.
- from Radiomuseum.org

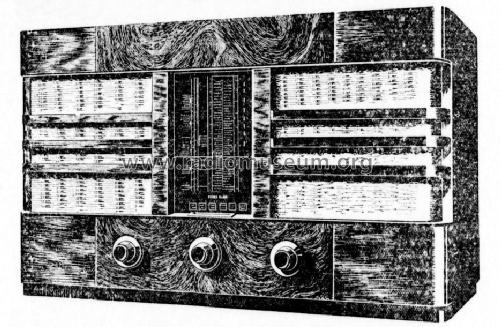

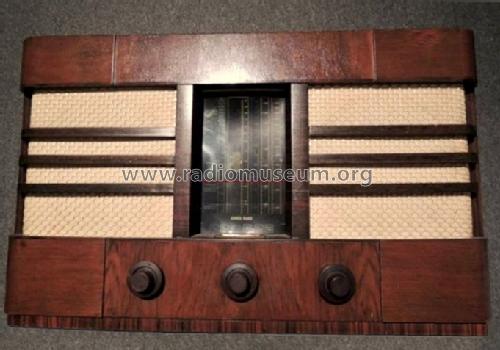

- Model: KY222 - Erres, Van der Heem NV; Den
- Notes
- Export-toestel voor Nederlands-Indië (Export-Gerät). Das Gerät hat ein Wellenbereich bis 2000 m und wäre also auch in Europa benutzbar.
- Source of data
- -- Schematic
- Literature/Schematics (1)

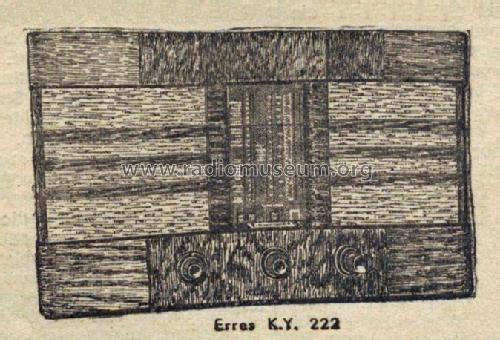

- "Het nieuws van de dag voor Nederlandsch-Indië", 10-2-1938
- Author
- Model page created by Gidi Verheijen. See "Data change" for further contributors.
