Generador de señales RF J-1/T

Espelt, Argentina

Data
Forum
Pictures
Collections

  • Year
  • 1968 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 251727

 Technical Specifications

  • Number of Tubes
  • 1
  • Valves / Tubes
  • 1R5
  • Number of Transistors
  • 2
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Dry Batteries / 4 x 1,5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Generador de señales RF J-1/T - Espelt, Argentina
  • Shape
  • Tablemodel, Box - most often with Lid (NOT slant panel).
  • Dimensions (WHD)
  • 270 x 180 x 120 mm / 10.6 x 7.1 x 4.7 inch
  • Notes

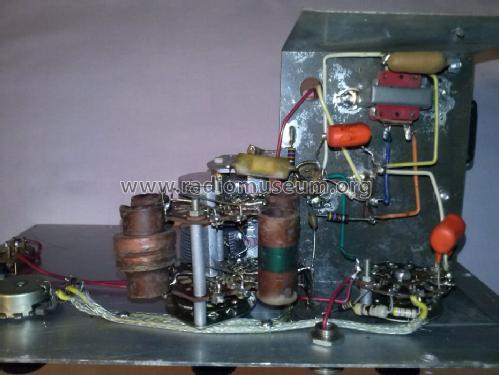

  • Alimentacion con 4 pilas tamaño D con derivacion a 1,5V para el filamento de la 1R5, los 6V son para un generador conformado por dos transistores 2SB56 y un transformador que suministra la tension de placa a la 1R5.

    Rangos de frecuencia:

    A - 150 a 550 kc
    B - 500 a 1800 kc
    C - 1,6 a 6 mc
    D - 5 a 19 mc
    E - 17 a 55 mc
    Selector de señal  Selector de bandas, Atenuador de rf y af.

  • Net weight (2.2 lb = 1 kg)
  • 2.3 kg / 5 lb 1.1 oz (5.066 lb)
  • Author
  • Model page created by Jorge Juan Stark. See "Data change" for further contributors.
