Luxus-Super 303
Eurofunk (Handelsmarke)
- Country
- Germany
- Manufacturer / Brand
- Eurofunk (Handelsmarke)
- Year
- 1961
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 94684

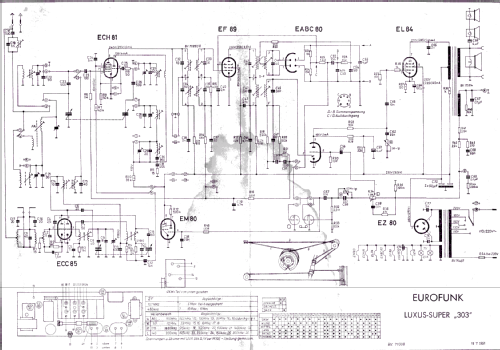

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz; 2 AF stage(s)
- Tuned circuits
- 6 AM circuit(s) 9 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 130; 150; 160; 220 Volt
- Loudspeaker
- 3 Loudspeakers
- Power out
- 4 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Luxus-Super 303 - Eurofunk Handelsmarke
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 540 x 330 x 250 mm / 21.3 x 13 x 9.8 inch
- Notes
- Fertigung Emud für Eurofunk, Chassis entspricht Emud Senior 62.
- Net weight (2.2 lb = 1 kg)
- 9.6 kg / 21 lb 2.3 oz (21.145 lb)
- Literature/Schematics (1)
- -- Schematic
- Author
- Model page created by Enno Janke. See "Data change" for further contributors.
- Other Models
-
Here you find 5 models, 4 with images and 4 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Eurofunk (Handelsmarke)
Collections
The model Luxus-Super is part of the collections of the following members.
Forum contributions about this model: Eurofunk: Luxus-Super 303
Threads: 1 | Posts: 2
Hallo,
ich suche immer noch Hilfe bei der Reparatur des oben genannten Radios.
1. Problem: Der Nf Teil klingt unsauber das heißt in den mittleren Tonlagen gibt es Verzerrungen.
Dieses Problem tritt auch bei einer externen Tonquelle auf, deshalb schließe ich erst mal alles vor der EABC 80 aus. Habe jetzt den 4uF Elko an Pin 2 der EABC 80 erneuert. Bei eingestelltem Sender auf UKW jetzt ca. -19V ist das richtig? Es klingt jedenfalls schon mal akustisch besser. Ich könnte auch ein Signal einspeisen z.B. 1KHz. Wie sollte die Kurvenform denn dann aussehen? Sinus? Rechteck? Das größte Problem besteht erst mal im nicht vorhandenen Schaltplan.
Das Modell scheint vermutlich identisch mit dem Senior 62 von Emud zu sein, hier fehlt jedoch auch der Schaltplan. Und die Beschaltung vom Rekord 62 von Emud weicht doch stark von meinem Gerät ab. Der besagte Elko liegt bei mir dierekt an Pin2 der EABC 80 und nicht wie im Rekord 62 über die Kombination R26, C52.
2. Problem ist der UKW Tuner aber den habe ich erst mal gegen ein anderes Exemplar getauscht und außer der ZFim Letzen Filter (21) nichts verstellt.
Wer kann mir helfen?
Grüße aus dem Münsterland
Enno Janke
ich suche immer noch Hilfe bei der Reparatur des oben genannten Radios.
1. Problem: Der Nf Teil klingt unsauber das heißt in den mittleren Tonlagen gibt es Verzerrungen.
Dieses Problem tritt auch bei einer externen Tonquelle auf, deshalb schließe ich erst mal alles vor der EABC 80 aus. Habe jetzt den 4uF Elko an Pin 2 der EABC 80 erneuert. Bei eingestelltem Sender auf UKW jetzt ca. -19V ist das richtig? Es klingt jedenfalls schon mal akustisch besser. Ich könnte auch ein Signal einspeisen z.B. 1KHz. Wie sollte die Kurvenform denn dann aussehen? Sinus? Rechteck? Das größte Problem besteht erst mal im nicht vorhandenen Schaltplan.
Das Modell scheint vermutlich identisch mit dem Senior 62 von Emud zu sein, hier fehlt jedoch auch der Schaltplan. Und die Beschaltung vom Rekord 62 von Emud weicht doch stark von meinem Gerät ab. Der besagte Elko liegt bei mir dierekt an Pin2 der EABC 80 und nicht wie im Rekord 62 über die Kombination R26, C52.
2. Problem ist der UKW Tuner aber den habe ich erst mal gegen ein anderes Exemplar getauscht und außer der ZFim Letzen Filter (21) nichts verstellt.
Wer kann mir helfen?
Grüße aus dem Münsterland
Enno Janke
Enno Janke, 15.Jul.06
