Röhrenprüfgerät Baujahr 1931
Excelsiorwerk; Leipzig
- Country
- Germany
- Manufacturer / Brand
- Excelsiorwerk; Leipzig
- Year
- 1931
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 140755
-
- Brand: Kiesewetter
- Wave bands
- - without
- Power type and voltage
- Storage and/or dry batteries
- Loudspeaker
- - - No sound reproduction output.
- Material
- Various materials
- from Radiomuseum.org
- Model: Röhrenprüfgerät Baujahr 1931 - Excelsiorwerk; Leipzig
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 200 x 60 x 200 mm / 7.9 x 2.4 x 7.9 inch
- Notes
- Kein Netzanschluss, Spannungsversorgung über Batterie / Akku.
Auszug aus Funkschau 1931, Heft Nr.40
Das Gerät von R. Kiesewetter (Leipzig) macht einen sehr guten Eindruck. Es enthält drei einzelne Instrumente: ein Drehspul-Voltmeter (Meßbereich 0 bis 10 und 0 bis 50 Volt) für die Gittervorspannung, ein Weicheisenvoltmeter 0—6 Volt zum Einstellen der Heizspannung und ein Drehspulvolt- und Milliamperemeter zum Messen der Spannungen und Ströme von Anode und Schirmgitter (Meßbereiche 0—250 Volt, 0—10 Milliampere, 0—100 Milliampere).

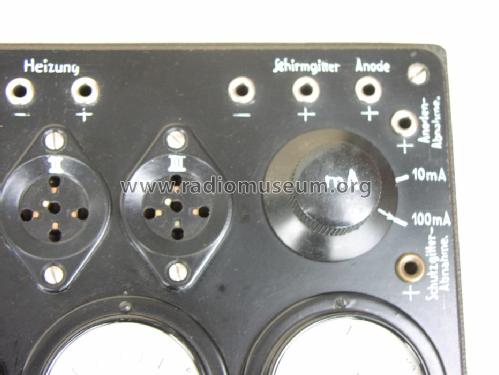

Das Gerät hat 3 Röhrensockel, von denen der erste zur Prüfung auf Heizfadenbruch, Gitter und Anodenschluß dient. Die zwei weiteren Sockel sind für die eigentlichen Messungen vorgesehen. Der Preis des Gerätes beträgt ohne Stromquellen 120 RM.
- Net weight (2.2 lb = 1 kg)
- 1.5 kg / 3 lb 4.9 oz (3.304 lb)
- Price in first year of sale
- 120.00 RM
- Mentioned in
- Funkschau 1931, Heft 40, S.317
- Author
- Model page created by Reiner Scholz. See "Data change" for further contributors.
