• Pays
• Etats-Unis

• Fabricant / Marque
• Farnsworth Television & Radio Corp. - see also Capehart

• Année
• 1952 ??

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 40234

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 8

• Lampes / Tubes
• 6AG5 6SB7Y 6SK7 6SK7 6SK7 6S8GT 6V6GT 5Y3GT

• Principe général
• Super hétérodyne avec étage HF; FI/IF 455 & 1070 kHz

• Gammes d'ondes
• PO et FM

• Particularités
• Tourne disque avec changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 105-125 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• De Radiomuseum.org
• Modèle: K289 - Farnsworth Television & Radio

• Remarques
• Built in AM loop antenna. Record changer P-56.

• Source extérieure
• Ernst Erb

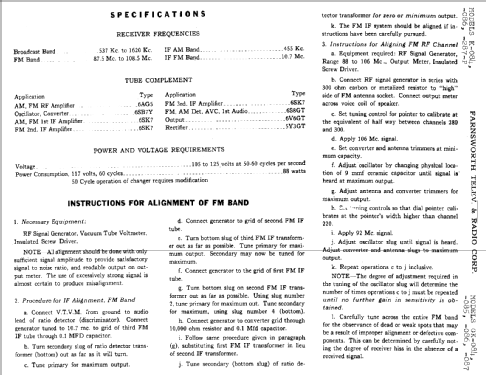

• Source du schéma
• Rider's Perpetual, Volume 20 covering 1950

• D'autres Modèles

• Vous pourrez trouver sous ce lien 400 modèles d'appareils, 284 avec des images et 327 avec des schémas.
  Tous les appareils de Farnsworth Television & Radio Corp. - see also Capehart
