• Country
• Germany

• Manufacturer / Brand
• Fernseh (Fernseh AG, GmbH, FESE, Bosch Fernsehanlagen, BTS); Berlin - Darmstadt

• Year
• 1938

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 89288

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 20

• Valves / Tubes
• BM40/5

• Main principle
• Superheterodyne (common); ZF/IF 8400 kHz

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Line (AC, UC or DC not known) / 220 Volt

• Material
• Wooden case

• from Radiomuseum.org

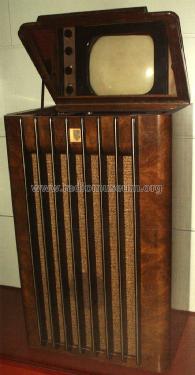

• Model: DE6 - Fernseh Fernseh AG, GmbH, FESE

• Shape
• Console with any shape - in general

• Dimensions (WHD)
• 680 x 1080 x 530 mm / 26.8 x 42.5 x 20.9 inch

• Notes
• Fernseh AG DE 6;
  Bildgröße 27 × 32 cm. 40cm Kathodenstrahlröhre vertikal eingebaut, Betrachtung über ausklappbaren Spiegel, 441 Zeilen Gerät, UKW Super für 40 bis 53 MHz, Paralleltonverfahren, 10 kV Hochspannung, magnetische Ablenkung, 2,2 MHz Videobandbreite, 5,6 MHz Ton ZF.

• Author
• Model page created by Georg Richter. See "Data change" for further contributors.
