Studiokamera KOD75 101C
Fernseh (Fernseh AG, GmbH, FESE, Bosch Fernsehanlagen, BTS); Berlin - Darmstadt
- Country
- Germany
- Manufacturer / Brand
- Fernseh (Fernseh AG, GmbH, FESE, Bosch Fernsehanlagen, BTS); Berlin - Darmstadt
- Year
- 1958–1964 ?
- Category
- Television-Camera (Broadcast, professional) and studio engineering
- Radiomuseum.org ID
- 219548
The CCU for the KOD
Working KOD
Working KOD with Varotal Zoom lens
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC)
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Studiokamera KOD75 101C - Fernseh Fernseh AG, GmbH, FESE
- Shape
- Boatanchor (heavy military or commercial set >20 kg).
- Notes
-
Die Kamera der Fernseh-GmbH hat eine Orthikon-Bildaufnahmeröhre und den Einbrennschutz KRO 9E. Die KOD 75 war die Standardkamera der 1960er für Schwarz-Weiß-Aufnahme. Sie war sehr teuer und für ein Studio benötigte man 4 Kameras. (Dieter Krammig für Haus der Foto- und Filmgeschichte im Freilichtmuseum Hessenpark).
KOD bedeutet: Kamera Orthikon (D= Modellbuchstabe)
- Literature/Schematics (1)
- Haus der Foto- und Filmgeschichte im Freilichtmuseum Hessenpark
- Author
- Model page created by Heribert Jung. See "Data change" for further contributors.
- Other Models
-
Here you find 98 models, 91 with images and 18 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Fernseh (Fernseh AG, GmbH, FESE, Bosch Fernsehanlagen, BTS); Berlin - Darmstadt
Collections
The model Studiokamera KOD75 is part of the collections of the following members.
Museums
The model Studiokamera KOD75 can be seen in the following museums.
Forum contributions about this model: Fernseh Fernseh AG,: Studiokamera KOD75 101C
Threads: 1 | Posts: 1
Wer sich mit der Reparatur von FERNSEH GNBH
Studiotechnik der 50 und 60ern beschäftig
fällt automatisch über die Netzteilstabilisierungen
welche durch parallel schalten von bis zu 10 PL36 oder 81
realisiert wurde. Zur Überprüfung jeder einzelner Röhren
hatte jede eine 4mm Hirschmann Klinkenbuche
im Anodenkreis verbaut um den Anodenstrom
im Betrieb zu messen.

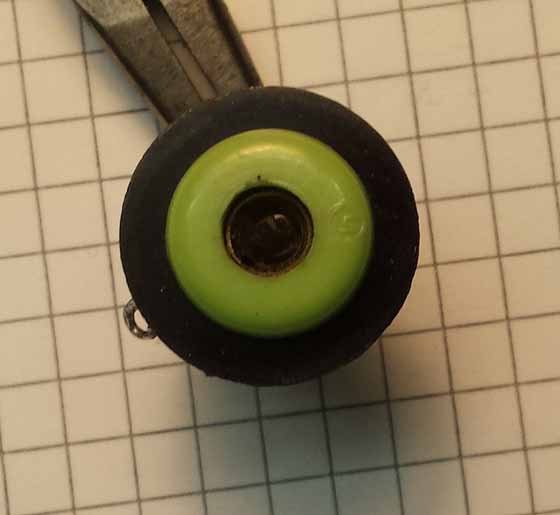

Die Buche
(wo diese Buchen sonst noch verhaut wahren ist mir unbekannt)
Die Schaltung:
Da ich bis Heute nicht in der Lage war einen solchen Stecker zu bekommen
kann die Idee: Selbst bauen….
Der Plan
Benötigte Teile:
Messingrohr 4mmx0,5
Messing Gewindestab 2mm
Messing Mutter 2mm
Messing U-Scheiben 2,2mm
Kunststoff U-Scheiben 2,2mm
3,5mm Mono Klinkenstecker
Alle benötigten Materialien wahren auf der bekannten
Plattform „Bucht“ für 20€ zu bekommen.
Und schon geht’s Los…

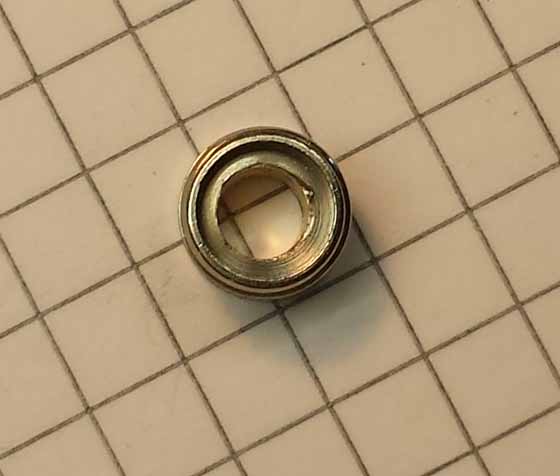

3,5mm Klinkenstecker abgeschnitten und Innenleben entfernt
und auf 4mm aufgebohrt
Messingrohr passend abgelängt,
da es nur sehr schwer in die Buche passte
in die Bohrmaschine gespannt und mit einer kleinen Feile
so lange bearbeitet biss es passte.
Die Hülse des 3,5mm Klinkenstecker drauf geschoben und verlötet.
Den Anschlussdraht nicht vergessen da sonst beim späteren Löten
der Kunststoff schmilzt!
Gewindestab abgeschnitten, Mutter verlötet,
U-Scheibe + 2x Kunststoffscheibe drauf
und Schrumpfschlauch aufgebracht
Das ganze Gebilde sollte ziemlich spielfrei in das Rohr passen
und dann Verschraubt
2x Kunststoffscheibe + U-Scheibe nicht vergessen!
Jetzt vorne die überstehende Scheiben und Mutter mit einer kleinen Feile auf Maß bringen (Schleifbock geht auch)
Diese ganze Arbeit kann man bequem am Küchentisch bewältigen,
benötigtes Werkzeug:
Kleiner Schraubstock, Akkuschrauber, 4mm Bohrer,
kleines Schlüsselfeilensett, kleine Säge.
Ich benötigte ca. 2h… (der Bericht dauerte länger ;-)
Hier in Einsatz :-)
Axel Paap, 19.Nov.16
