10 Kanal Oktav-Equalizer II Einschub EQ2

FG Elektronik, Franz Grigelat; Rückersdorf/Nürnberg

Data
Forum
Pictures
Collections

  • Year
  • 1982 ??
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 298621

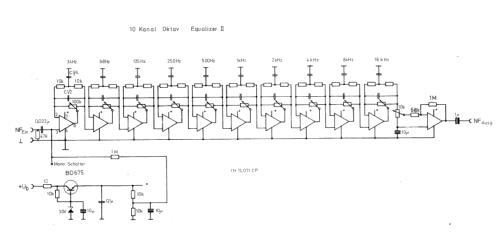

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 1
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Hi-Fi equipment
  • Power type and voltage
  • Powered by external power supply or a main unit. / DC 25-40 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: 10 Kanal Oktav-Equalizer II Einschub EQ2 - FG Elektronik, Franz Grigelat;
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 200 x 110 x 220 mm / 7.9 x 4.3 x 8.7 inch
  • Notes
  • Technische Daten
    Eingangsspannung max. 400 mV (bei linearer Stellung)
    Frequenzgang 20 Hz bi s> 100 kHz
    Klirrfaktor < 0,03%
    Fremdspannungsabstand > 76 dB
    lineare Verstärkung 4 dB

    Halbleiter nur einmal je Type gelistet.

    Das Modell wurde einige Jahre nach dem Equalizer EQ1 herausgebracht, das Deckblatt der technischen Informationen zeigt sehr wahrscheinlich ein fehlerhaftes Jahr.

  • Net weight (2.2 lb = 1 kg)
  • 1.9 kg / 4 lb 3 oz (4.185 lb)
  • Mentioned in
  • - - Manufacturers Literature
  • Author
  • Model page created by Bernhard Koob. See "Data change" for further contributors.
