Programmwahl-Einschub I (1)

FG Elektronik, Franz Grigelat; Rückersdorf/Nürnberg

Data
Forum
Pictures
Collections

  • Year
  • 1979 ?
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 298623

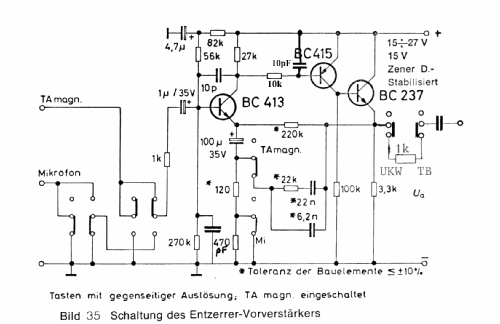

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Hi-Fi equipment
  • Power type and voltage
  • Powered by external power supply or a main unit. / DC 15-27 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Programmwahl-Einschub I - FG Elektronik, Franz Grigelat;
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 50 x 110 x 220 mm / 2 x 4.3 x 8.7 inch
  • Notes

  • Kombinierter Entzerrer-Verstärker und Mikrofon-Verstärker in Stereo-Ausführung.

    Technische Daten (Betriebsart Entzerrer-Verstärker)
    Spannungsverstärkung (1 kHz) 40 dB
    Eingangswiderstand 47 kOhm
    Klirrfaktor (20 Hz... 20 kHz)
    bei Ua = 0,4 V    		 < 0,3%

    Technische Daten (Betriebsart Mikrofon-Verstärker)
    Spannungsverstärkung (1 kHz) ≈ 50 dB
    Eingangswiderstand 47 kOhm
    Klirrfaktor (20 Hz... 20 kHz):
    bei Ua = 0,4 V < 0,3%
    bei Ua = 3,5 V < 0,1%

    Halbleiter nur einmal je Type gelistet.

  • Net weight (2.2 lb = 1 kg)
  • 0.5 kg / 1 lb 1.6 oz (1.101 lb)
  • Mentioned in
  • - - Manufacturers Literature
  • Author
  • Model page created by Bernhard Koob. See "Data change" for further contributors.
