Digital Multimeter 23
Fluke, John, Mfg. Co. Inc.; Everett (WA)
- Country
- United States of America (USA)
- Manufacturer / Brand
- Fluke, John, Mfg. Co. Inc.; Everett (WA)
- Year
- 1985
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 239419

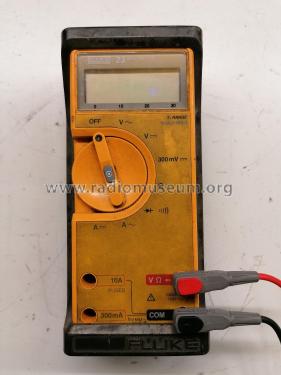

eingeschaltet

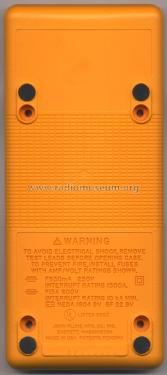

Unterseite
Gerät mit Schutzhülle
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Wave bands
- - without
- Power type and voltage
- Dry Batteries / 1 x 9 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Digital Multimeter 23 - Fluke, John, Mfg. Co. Inc.;
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 75 x 28 x 166 mm / 3 x 1.1 x 6.5 inch
- Notes
-

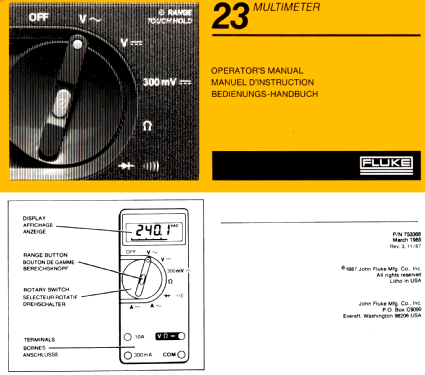

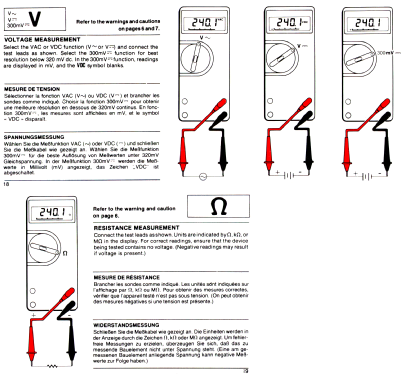

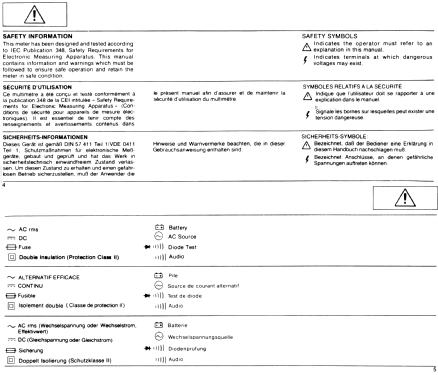

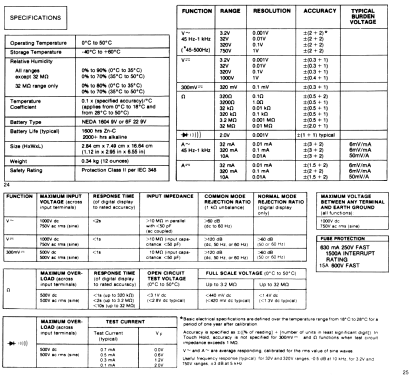

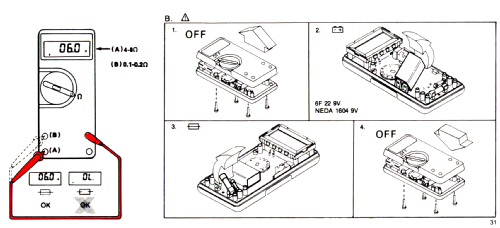

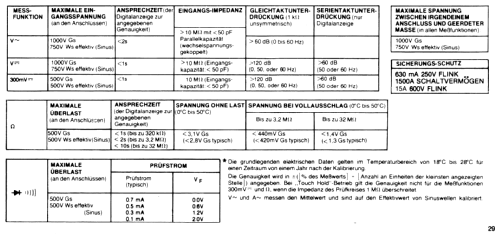

Spannung: 300 mV bis 1000 VDC, 750 VAC;

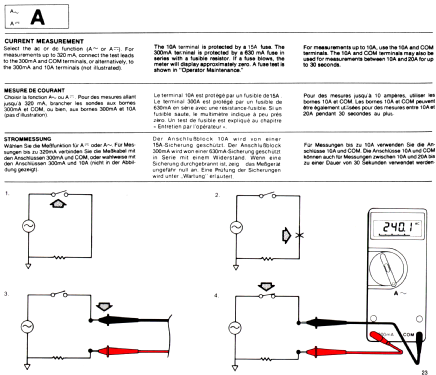

Strom: 10 A DC/AC;
Widerstand: 0,1–32 MOhm;
Durchgangsprüfung-Signalton: 4096 Hz;

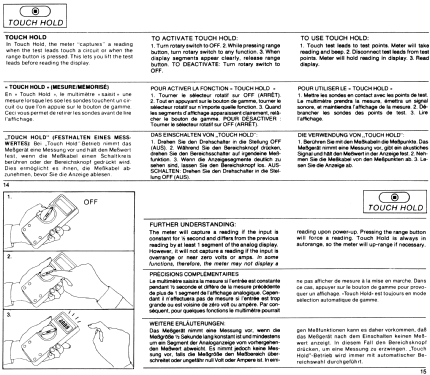

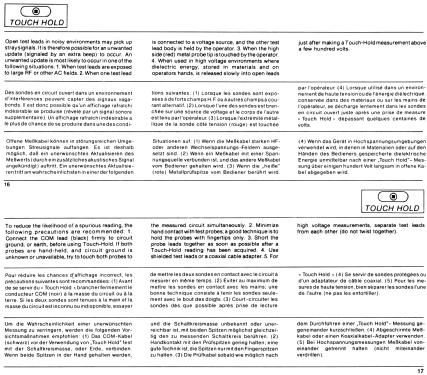

Automatische Bereichswahl, automatischer Festhalte-Betrieb;
Diodenprüfung;

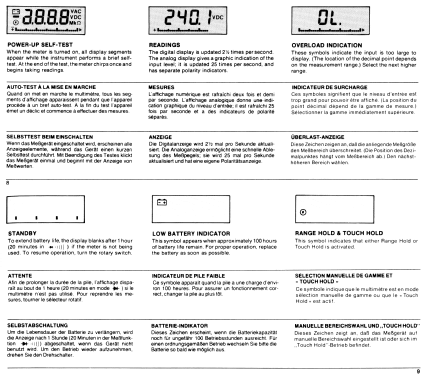

Digital- und Balkenanzeige.Das Gerät wurde in mehreren Serien gebaut. Unterschiede sind uns nicht bekannt
- Net weight (2.2 lb = 1 kg)
- 0.340 kg / 0 lb 12 oz (0.749 lb)
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Arpad Roth † 27.3.17. See "Data change" for further contributors.
- Other Models
-
Here you find 93 models, 88 with images and 66 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Fluke, John, Mfg. Co. Inc.; Everett (WA)
Collections
The model Digital Multimeter is part of the collections of the following members.
Forum contributions about this model: Fluke, John, Mfg. Co: Digital Multimeter 23
Threads: 1 | Posts: 1

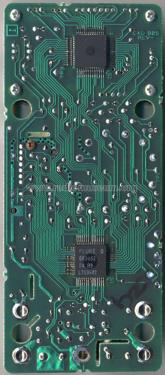

Das Gerät stand einige Tage nicht richtig ausgeschaltet mit dem Schalter zwischen "off" und "V~". Danach war keine Spannungsmessung mehr möglich, die Anzeige im Bereich "Ω“ wechselte unkontrolliert und im Bereich "-►|-" war ständig der Alarmton für Durchgang zu hören.
Ein Widerstand von der +Buchse ins Gerät war hochohmig. Der Farbkode mit einem grünen und einem blauen Ring sagt mir nichts.
Nach einer Vergleichsmessung mit einen 2. Gerät stellte ich fest, das der Widerstand 1 kΩ haben soll. Mit einem neuen Widerstand 1 kΩ 2W arbeitet das Gerät einwandfrei.
In dem Bedienungshandbuch fand ich dann in der nun hochgeladenen Datei "USA_Fluke_23_Parts.png" den Wert des Bauteils: "R1 Resistor fusible 1k 2W P/N 474080". Es ist also ein Sicherungswiderstand.
Heribert Jung, 31.Jul.16
