• Country
• Germany

• Manufacturer / Brand
• Funke, Max, Weida/Thür. (Ostd.) (D) später Adenau

• Year
• 1955

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 97068

• • alternative name: Prüfgerätewerk Weida, VEB || WETRON Weida, VEB; Weida, ;(Ostd.) (D) ex Funke
  • Brand: Bittorf & Funke

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• EAA91 ECC82

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

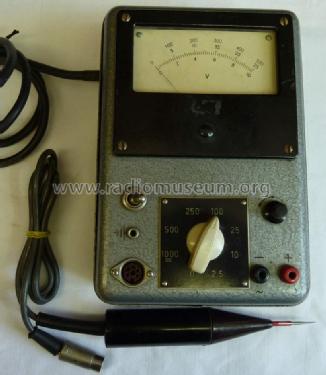

• Model: Standard-Röhren-Voltmeter - Funke, Max, Weida/Thür. Ostd.

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 178 x 148 x 78 mm / 7 x 5.8 x 3.1 inch

• Notes
• Gleichspannungsmessung: 7 Bereiche 0 bis 2,5, 10, 25, 100, 250, 500, 1000 V bei einem Eingangswiderstand 23,3 MOhm; NF-/HF-Wechselspannungen: 6 Bereiche 0 bis 2,5, 10, 25, 100, 250, 500 V_eff bei einem Eingangswiderstand von 7 MOhm (bei 50 Hz) bis 200 kOhm (bei 10 MHz); optionaler Hochspannungsmesskopf lieferbar, 25kVDC, 583MOhm (33,- DM).

• Net weight (2.2 lb = 1 kg)
• 1.7 kg / 3 lb 11.9 oz (3.744 lb)

• Price in first year of sale
• 185.00 DM

• Mentioned in

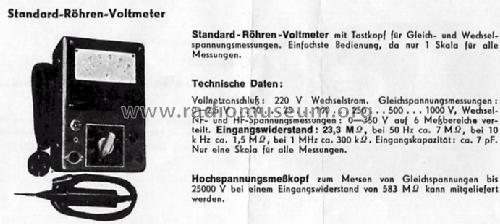

• -- Original prospect or advert

• Literature/Schematics (1)
• W. Scharschmidt, Röhrenhistorie, Band 3, S. 290

• Literature/Schematics (2)
• Funk-Technik (FT) (22/1955, S. 652 / Neuvorstellung)
