Fernsehprüf-Oszillograph Testoskop
Funkwerk Dabendorf (VEB); Dabendorf (Ostd.)
- Country
- Germany
- Manufacturer / Brand
- Funkwerk Dabendorf (VEB); Dabendorf (Ostd.)
- Year
- 1958 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 93817
-
- Brand: VEB Funkwerk Dabendorf
Radio und Fernsehen 23/1958
Original-Bedienungsanleitung vom Hersteller
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Fernsehprüf-Oszillograph Testoskop - Funkwerk Dabendorf VEB;
- Shape
- Tablemodel, high profile (upright - NOT Cathedral nor decorative).
- Notes
- Verstärker: 10 Hz - 20 MHz; Kippgenerator: 10 Hz - 100 kHz.
- Literature/Schematics (1)
- Radio und Fernsehen 23/1958
- Author
- Model page created by a member from A. See "Data change" for further contributors.
- Other Models
-
Here you find 23 models, 19 with images and 9 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Funkwerk Dabendorf (VEB); Dabendorf (Ostd.)
Forum contributions about this model: Funkwerk Dabendorf: Fernsehprüf-Oszillograph Testoskop
Threads: 1 | Posts: 1
Attachments

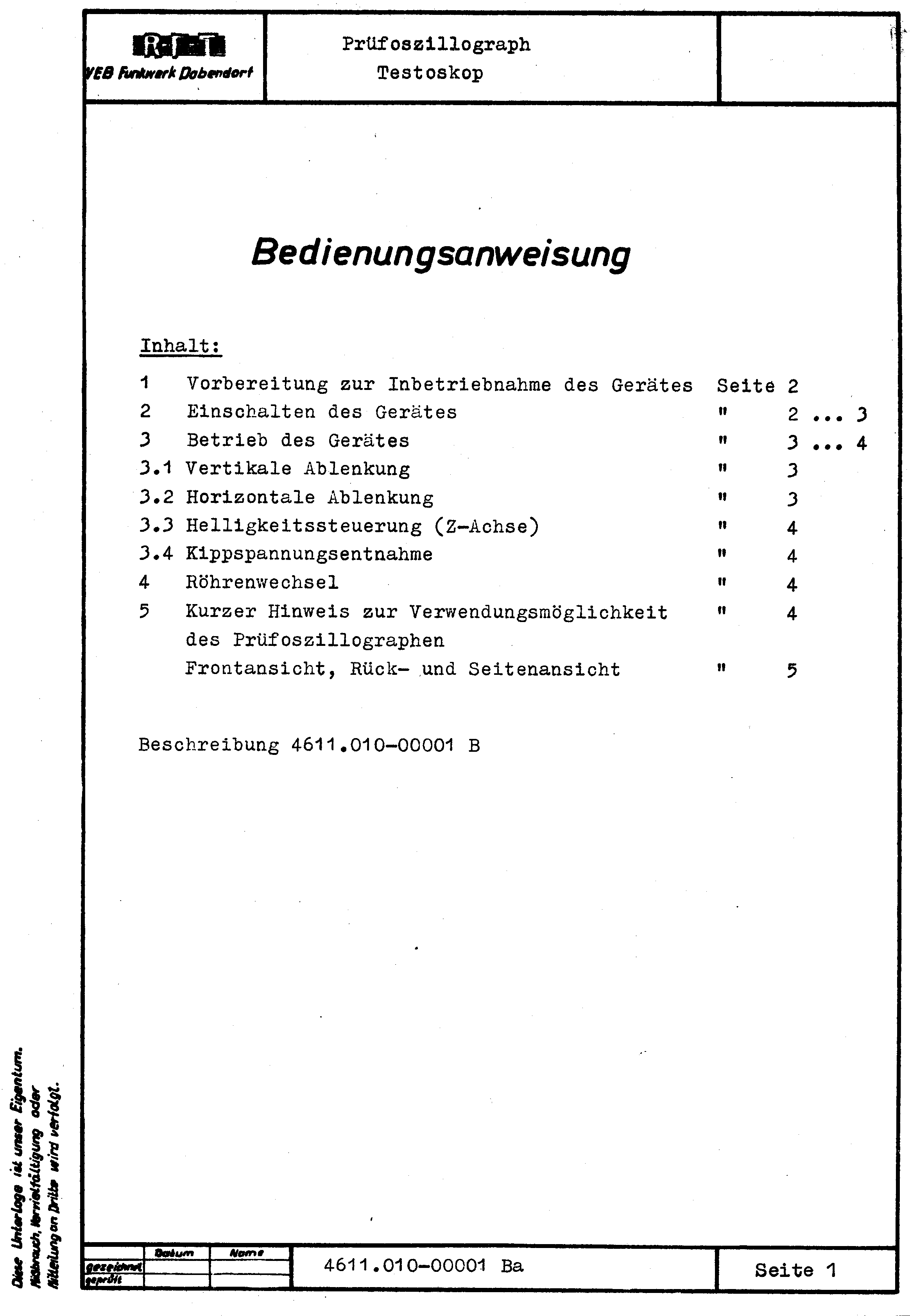

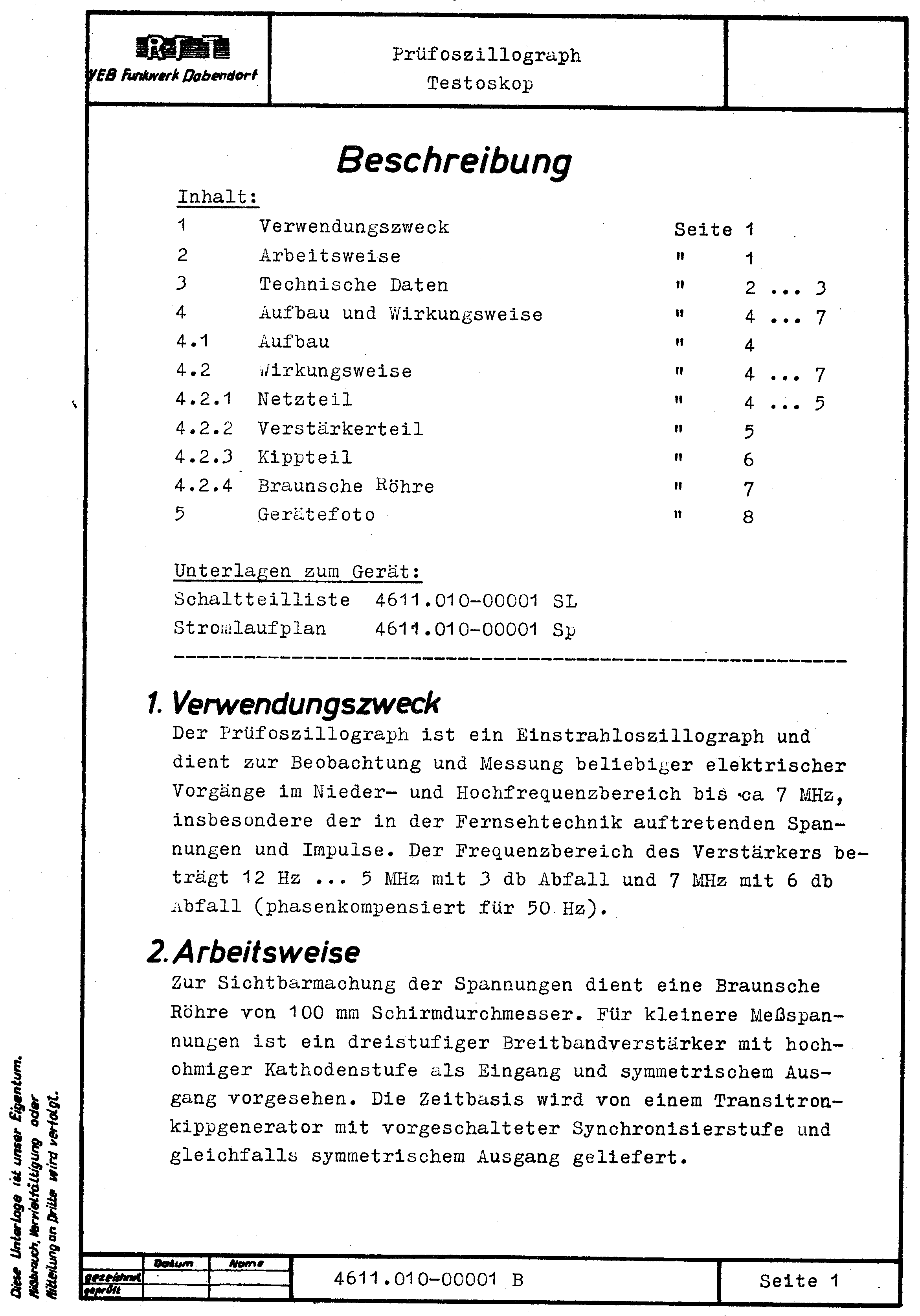

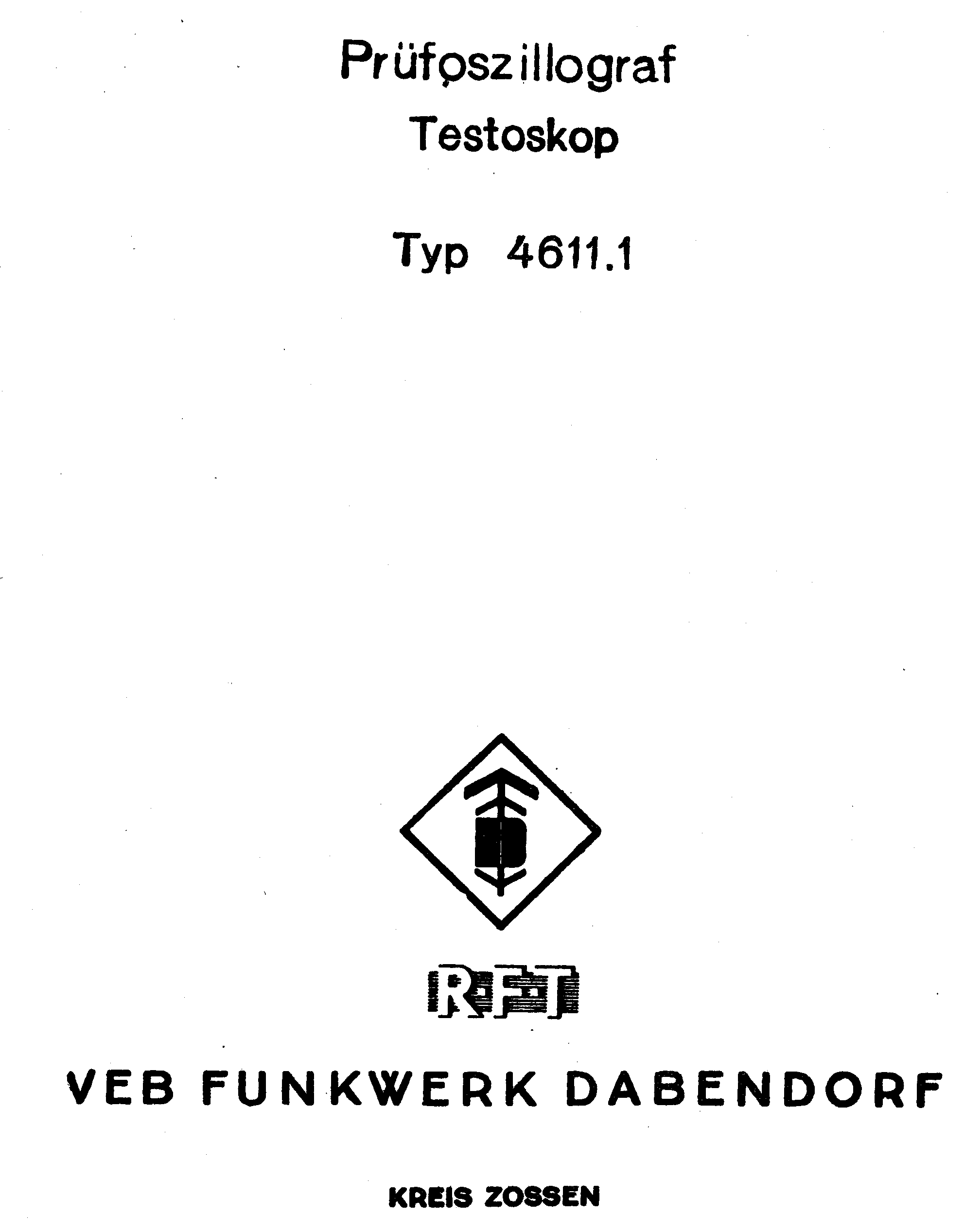

- Testoskop Bedienungsanleitung Seite 1 (25 KB)

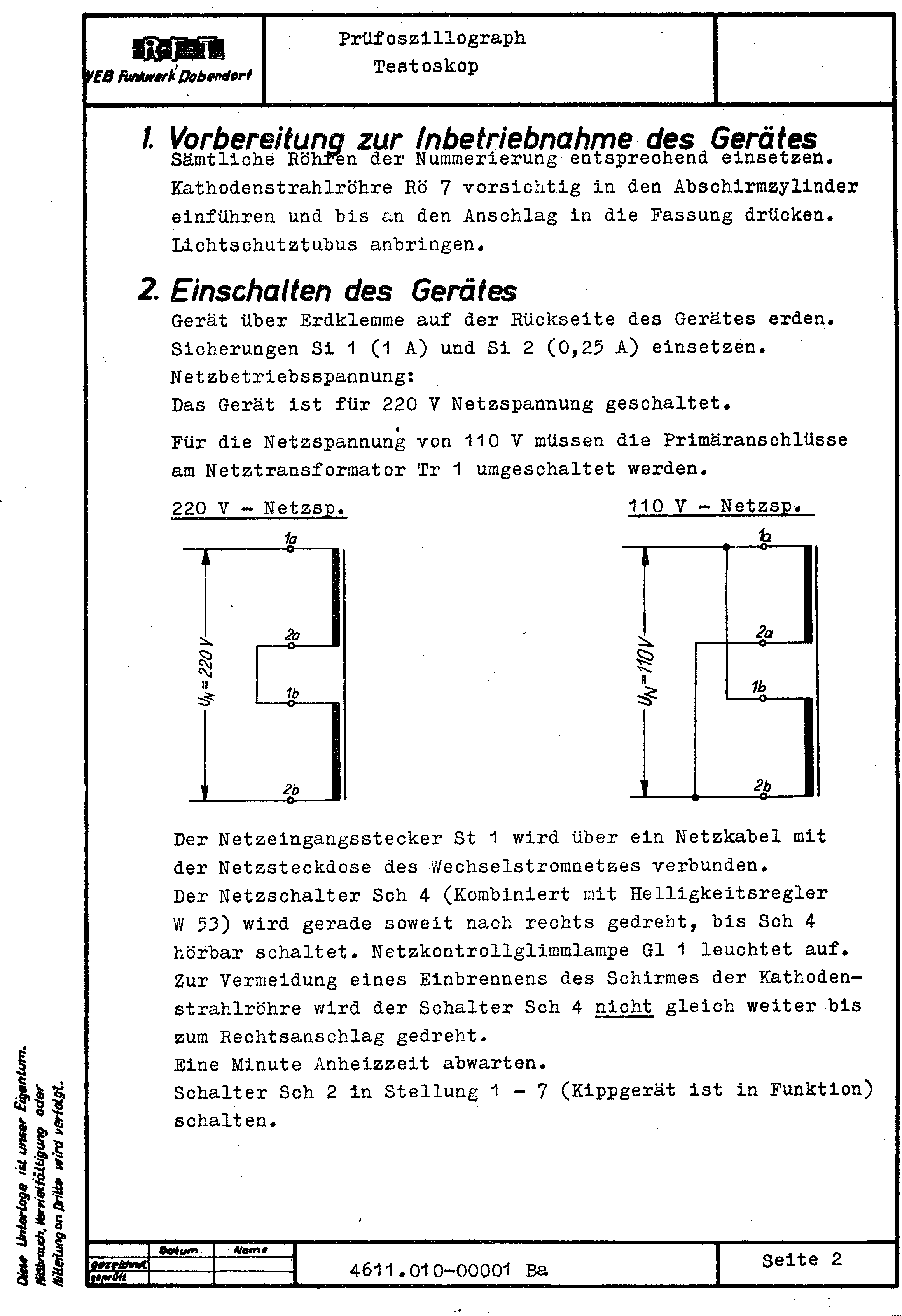

- Testoskop Bedienungsanleitung Seite 2 (127 KB)

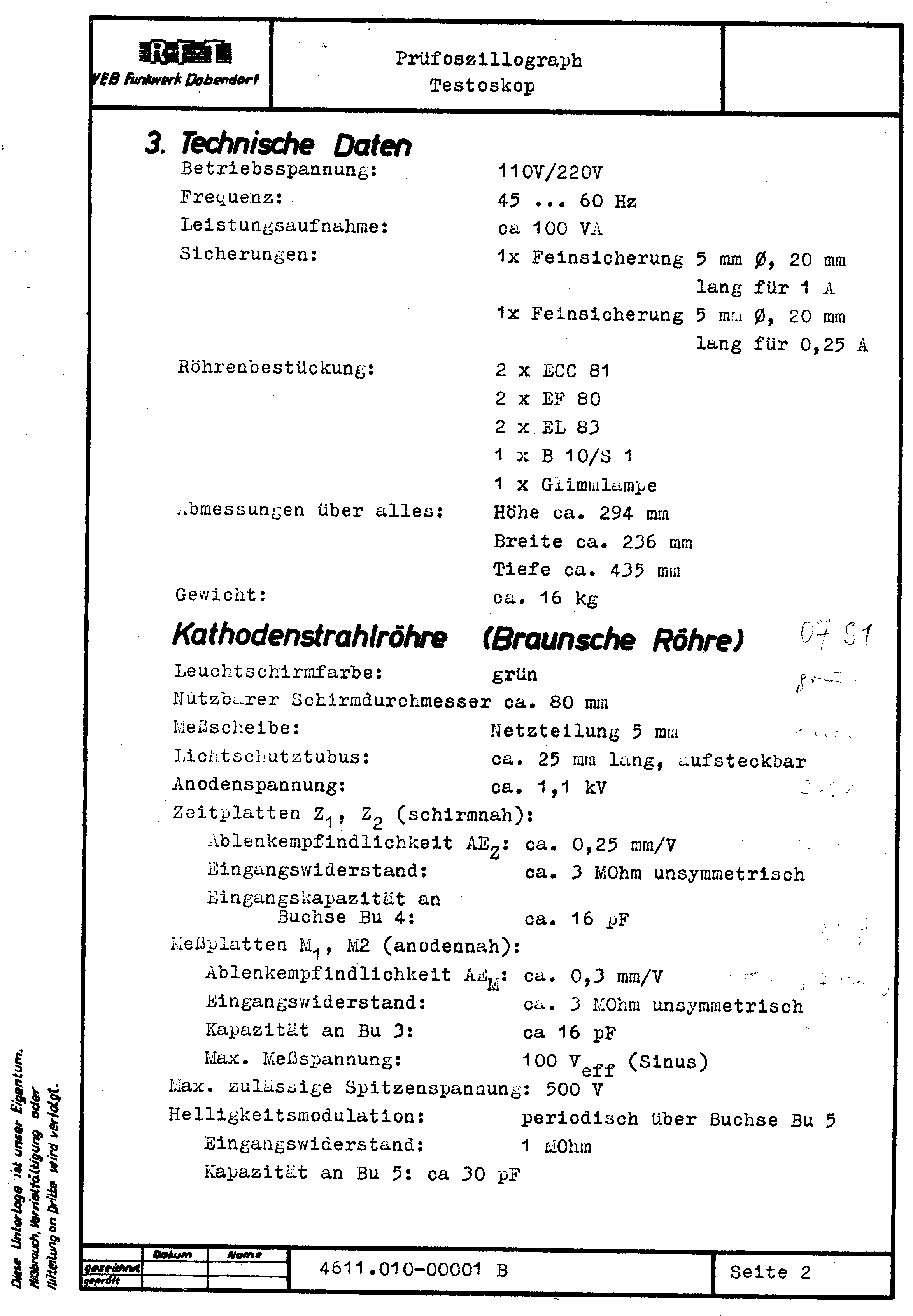

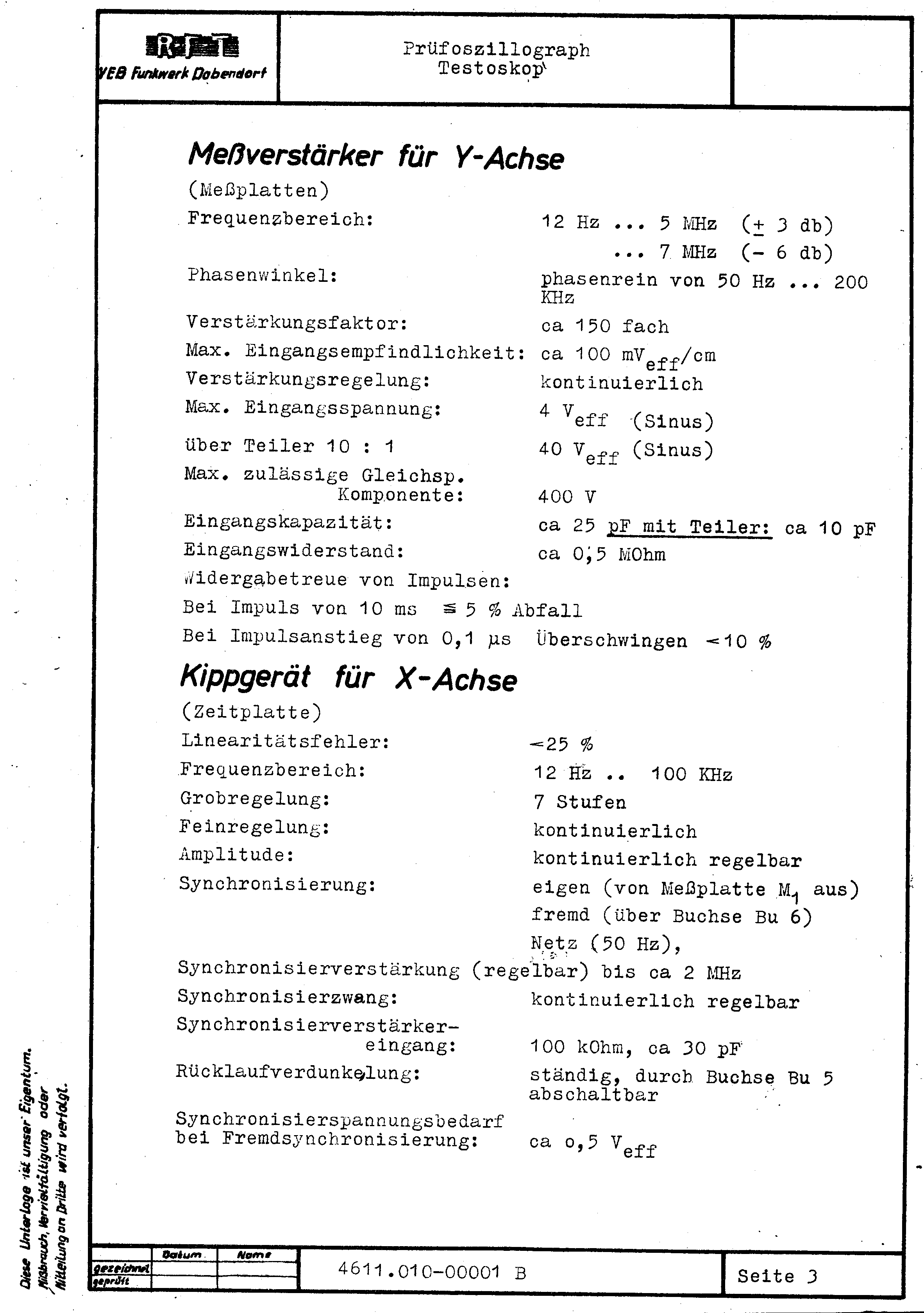

- Testoskop Bedienungsanleitung Seite 3 (122 KB)

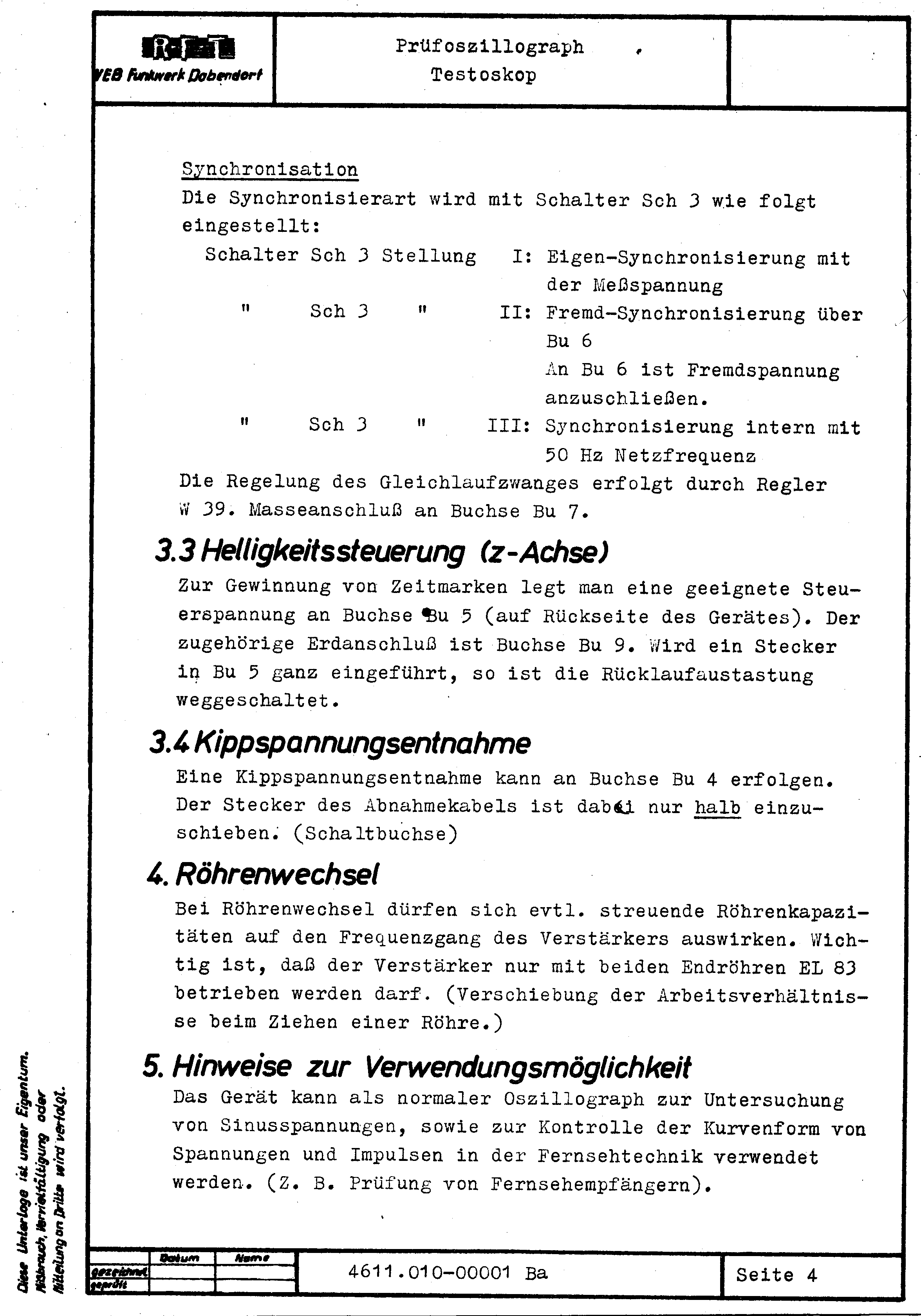

- Testoskop Bedienungsanleitung Seite 4 (124 KB)

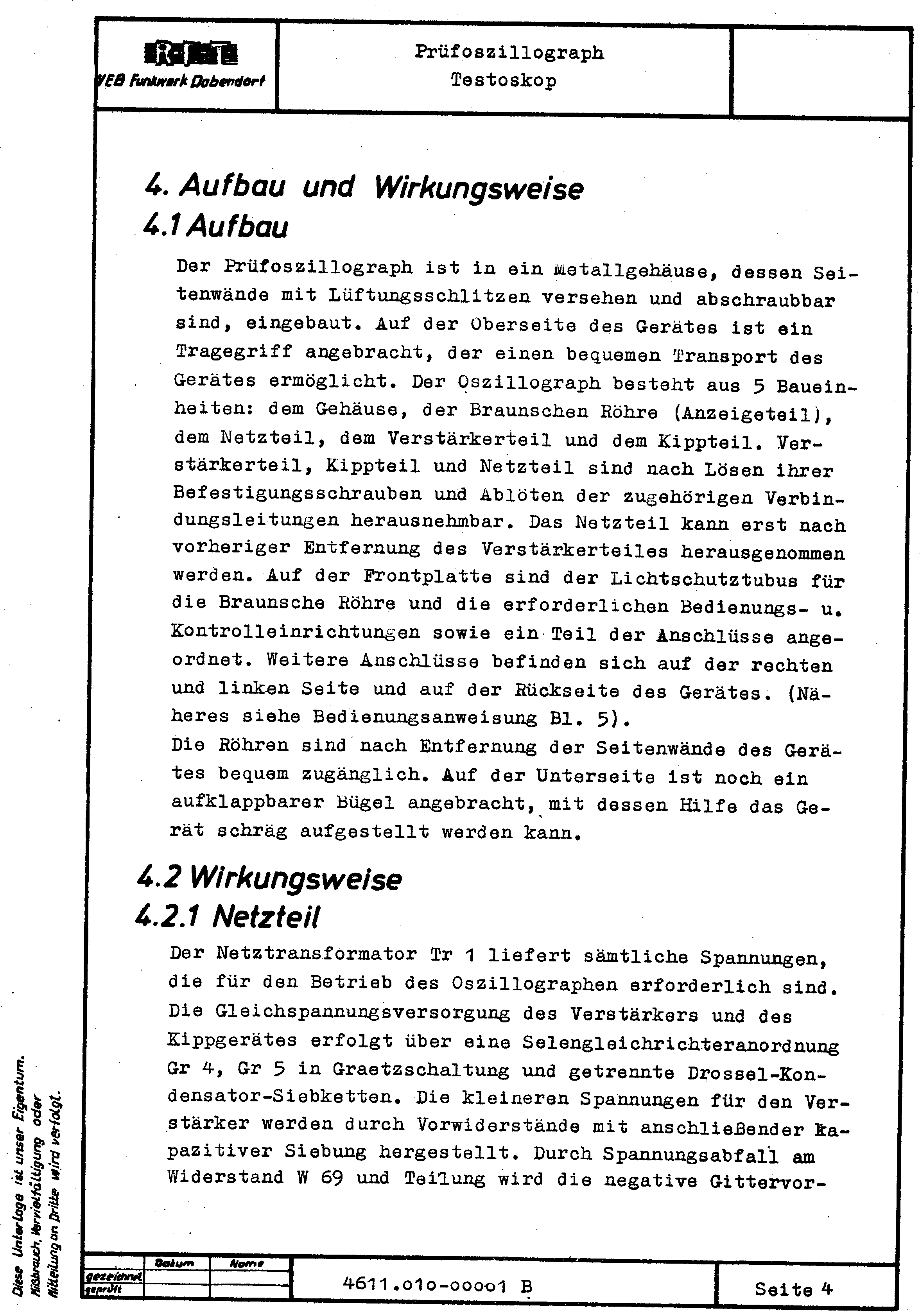

- Testoskop Bedienungsanleitung Seite 5 (159 KB)
- Testoskop Bedienungsanleitung Seite 6 (172 KB)
- Testoskop Bedienungsanleitung Seite 7 (171 KB)
- Testoskop Bedienungsanleitung Seite 8 (114 KB)
- Testoskop Bedienungsanleitung Seite 9 (143 KB)

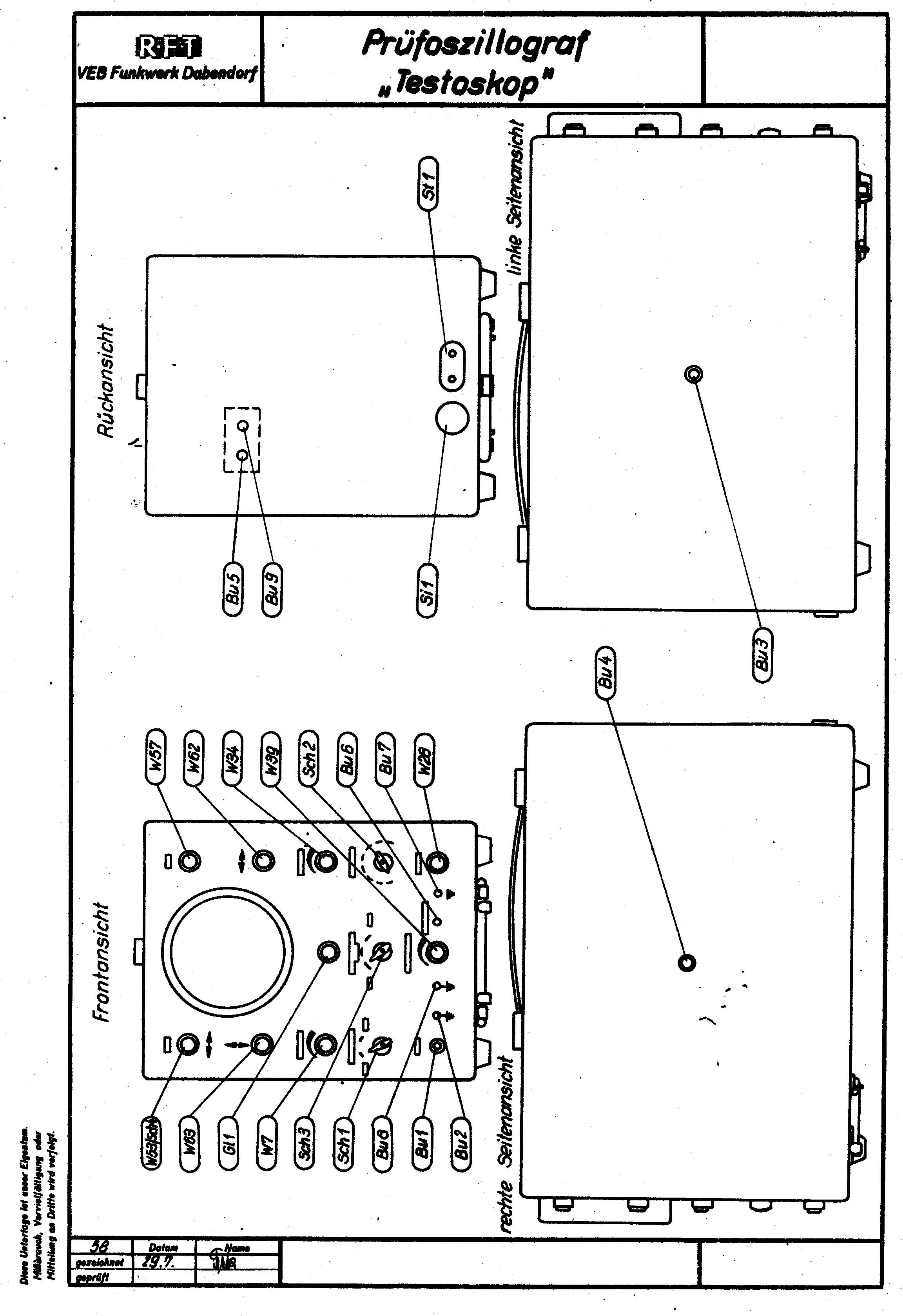

- Testoskop Bedienungsanleitung Seite 10 (118 KB)
- Testoskop Bedienungsanleitung Seite 11 (77 KB)
- Testoskop Bedienungsanleitung Seite 12 (139 KB)
- Testoskop Bedienungsanleitung Seite 13 (138 KB)
- Testoskop Bedienungsanleitung Seite 14 (142 KB)

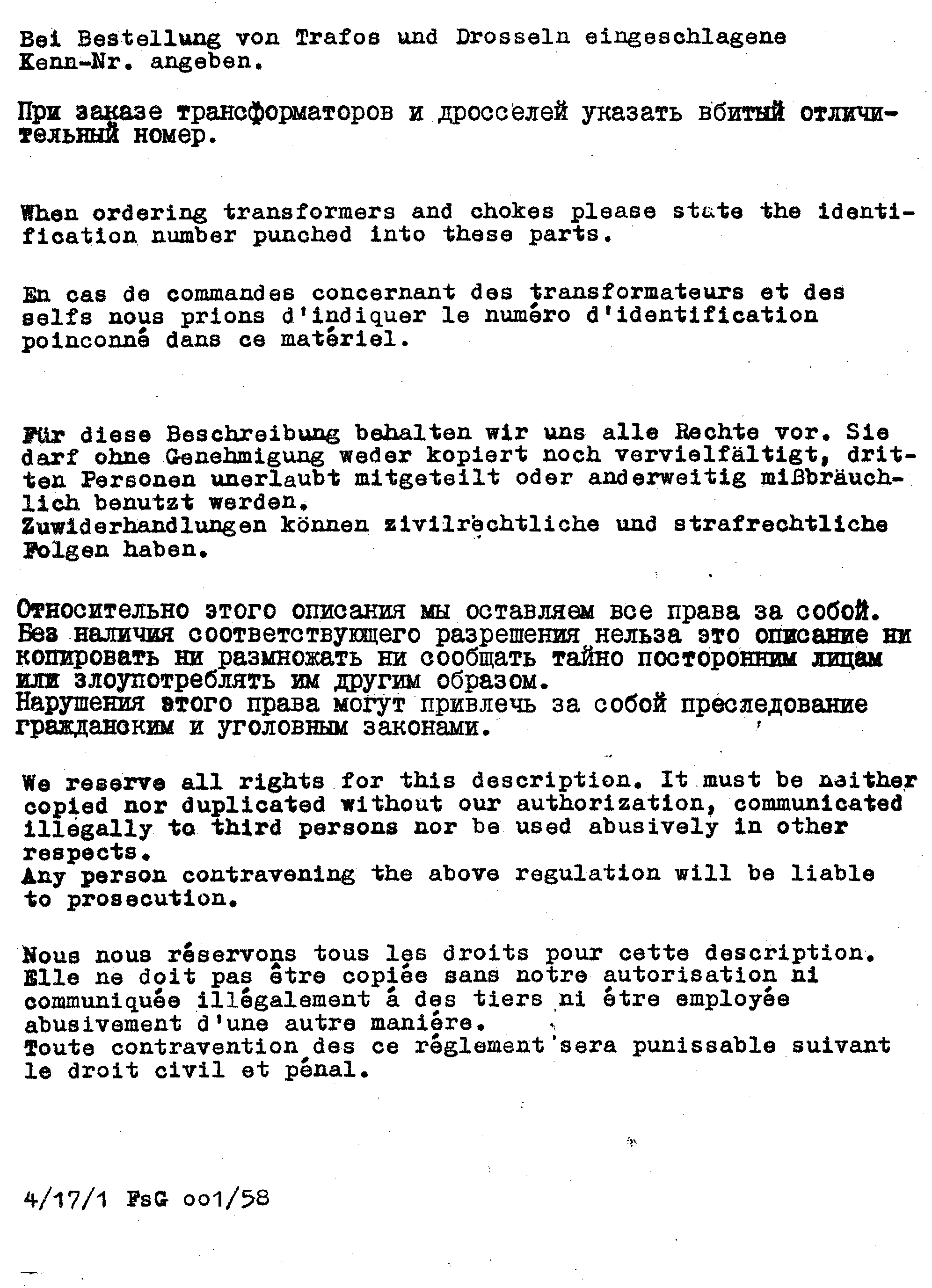

- Testoskop Bedienungsanleitung Seite 15 (121 KB)
Uwe Ronneberger, 27.Aug.12
