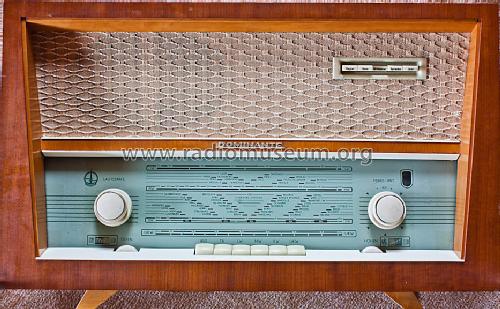

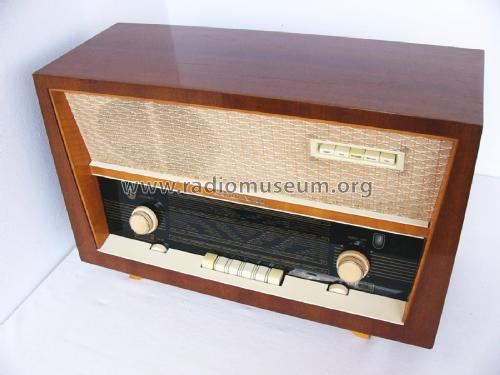

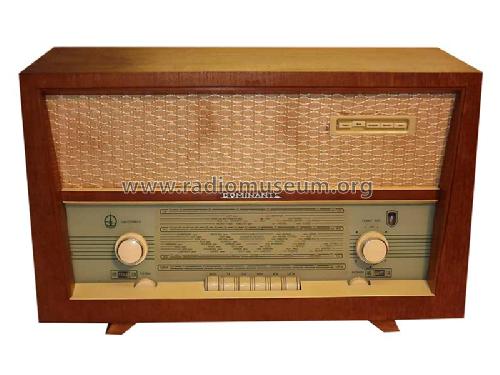

AM/FM-Super Dominante W102 Typ 1132

• Country
• Germany

• Manufacturer / Brand
• Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)

• Year
• 1960/1961

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 16526

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• ECC85 ECH81 EF89 EF89 EM80 EABC80 EL84 EZ80 or EZ81

• Main principle
• Superheterodyne (common); ZF/IF 453/10700 kHz

• Tuned circuits
• 8 AM circuit(s)     12 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC)

• Loudspeaker
• 3 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: AM/FM-Super Dominante W102 Typ 1132 - Funkwerk Dresden, VEB, RFT

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 670 x 420 x 280 mm / 26.4 x 16.5 x 11 inch

• Notes

• Gleiches Chassis (Typ 1132) wie W 101, jedoch andere Endstufenbeschaltung (u.a. fehlt der 2. Ausgangsübertrager).

  Beim W 102 ist, im Gegensatz zum W 101, das Gehäuse oben und an den Seiten zurückgesetzt. Hier wurde eine zusätzliche Holzleiste eingeklebt. Beim W 101 gibt es diese Holzleisten nicht.

• Net weight (2.2 lb = 1 kg)
• 17 kg / 37 lb 7.1 oz (37.445 lb)

• Price in first year of sale
• 625.00 DM

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (1)
• -- Original-techn. papers.
