Absorptionsfrequenzmesser 3014

Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH

Data
Forum
Pictures
Collections

  • Year
  • 1962 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 175555
    • Brand: FWE

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 2
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Batteries / addl. power jack / 4x1,5 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Absorptionsfrequenzmesser 3014 - Funkwerk Erfurt, VEB, RFT Ostd
  • Shape
  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Dimensions (WHD)
  • 245 x 260 x 140 mm / 9.6 x 10.2 x 5.5 inch
  • Notes

  • Spulenrevolver mit 8 zu den Dekaden der Bandskala gehörenden Spulen; 10 MHz bis 330 MHz, µA-Meter zur Dip-Bestimmung sowie Kopfhörerausgang.

    Ab Oktober 1964 2x GC100c.

  • Net weight (2.2 lb = 1 kg)
  • 2 kg / 4 lb 6.5 oz (4.405 lb)
  • Source of data
  • - - Data from my own collection
  • Mentioned in
  • -- Original-techn. papers. (Gerätebeschreibung Oktober 1964)
  • Author
  • Model page created by Tobias Flück. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Absorptionsfrequenzmesser is part of the collections of the following members.

 Forum

Forum contributions about this model: Funkwerk Erfurt, VEB: Absorptionsfrequenzmesser 3014

Threads: 1 | Posts: 1

Absorptionsfrequenzmesser Typ 3014
Dieser Absorptionsfrequenzmesser dient der schnellen und eindeutigen Frequenzbestimmung im Frequenzbereich von 10 bis 330 MHz. Auf Grund seiner großen Empfindlichkeit läßt sich dieser Frequenzmesser auch an Meßobjekten einsetzen, die nur eine sehr geringe Spannung abgeben. Durch eine eingebaute Batterie kann man dieses Gerät netzunabhängig
einsetzen.


Technische Daten
Frequenzbereich                         10 bis 330 MHz unterteilt in 8 Bereiche
Fehlergrenzen                            ± 1 %
Eingangsspannungsbedarf für 1µA Instrumentenausschlag :

ohne Verstärker        bis 50 MHz

                                > 50 MHz

mit Verstärker           bis 50 MHz

                                > 50 MHz

Eingangswiderstand                    etwa 100 Ohm
Resonanzanzeige                       Drehspulinstrument 25 µA
NF-Ausgang zum Abhören amplitudenmodulierter Sender
HF-Gleichrichtung durch 2 Richtdioden

eingebauter Gleichstromverstärker mit 2 Transistoren Typ GC 100

Betriebsstromquellen                    4 Kleinmonozellen je 1,5 V
Abmessungen                           280mm x 280mm x 170mm
Masse                                 etwa 4 kg mit eingebauten Batterien

Gerätekurzbeschreibung
Wie der Wirkschaltplan des Frequenzmessers zeigt, gliedert sich die Schaltung in 3 Hauptfunktionsgruppen, den Schwingkreis, den Verstärker und den Anzeigeteil. Der Schwingkreis besteht aus dem Drehkondensator C4 und der jeweils durch den Schalter S 1 zugeschalteten Induktivität der Spulen L 1 bis L8. Der Schwingkreis ist lose an das mit 60 Ohm abgeschlossene Meßkabel angekoppelt. Die Hochfrequenz gelangt an die als Spannungsverdoppler geschalteten Dioden D1 und D2. Die gleichgerichtete Hochfrequenz gelangt über den Regler R2 entweder direkt oder über den nachgeschalteten Verstärker zum Instrument. Der Verstärker ist in einer Kompensationsbrückenschaltung ausgeführt, so daß sich eine ausreichende Temperatur- und Betriebsstabilisierung ergibt.

Bedienungshinweise
Die Bedienungselemente sind in Bild 2.122 dargestellt. Nach Abschrauben der Rückwand sind die 4 Monozellen Typ EJT 1,5 V zugängig. Das Gerät ist ohne Verstärker betriebsbereit, wenn der Betriebsartenschalter (7) in Stellung I steht. Bei Meßobjekten großer Leistung ist das Gerät nur sehr lose anzukoppeln, da hier die Gefahr einer Dioden- und Instrumentenüberlastung besteht. Eine galvanische Kopplung ist nur bei sehr geringen Leistungen erforderlich. Mit dem Bereichsschalter (4) und der Feineinstellung (2) wird auf Resonanz abgeglichen, was am Maximalausschlag des
Instrumentes zu erkennen ist. Mit dem Empfindlichkeitsregler (6) läßt sich ein am Instrument gut ablesbarer Wert einpegeln.
Benutzt man den Verstärker, so läßt sich die Empfindlichkeit des Gerätes erhöhen. Zu diesem Zweck ist der Betriebsartenschalter (7) in die entsprechend markierte Stellung zu bringen. Bei dieser Betriebsart ist vor der Messung mit dem Nullpunktregler (8) der Verstärker so abzugleichen, daß der Instrumentenzeiger auf die linke Markierung der Skale zeigt.
Wird der Betriebsartenschalter auf das Batteriesymbol geschaltet, so muß der Instrumentenzeiger auf das rote Feld der Skale zeigen, sonst ist die Batterie zu wechseln. Bei Amplitudenmodulation des Senders kann die Modulationsfrequenz am Buchsenpaar (5) mit dem Kopfhörer abgehört werden.

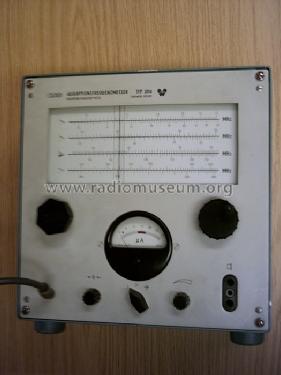

Skizzen Frontansicht 3014

Bild 2.122
Frontansicht des Absorptionsfrequenzmessers Typ 3014
1 Bereichsskala; 2 Frequenzeinstellung fein; 3 Anzeigeinstrument; 4 Bereichsschalter; 5 NF-Ausgangsbuchse; 6 Empfindlichkeitsregler; 7 Betriebsartenschalter; 8 Nullpunktregler; (Meßkabel ist am Gerät fest angeschlossen)

Quelle : Anders, Schaltungssammlung der Meßgeräte MV der DDR Berlin 1979, RS 24.6.1977



Uwe Ronneberger, 01.Jul.12
