Digitalvoltmeter G-1002.500
Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH
- Country
- Germany
- Manufacturer / Brand
- Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH
- Year
- 1983
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 95194
-
- Brand: FWE

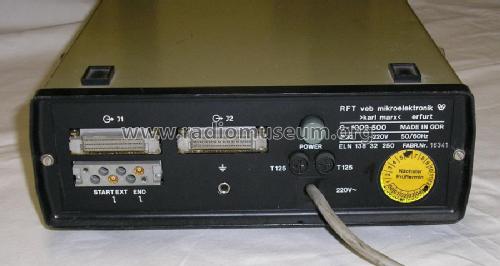

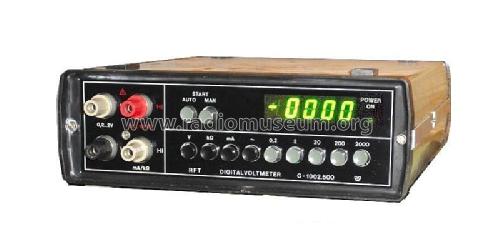

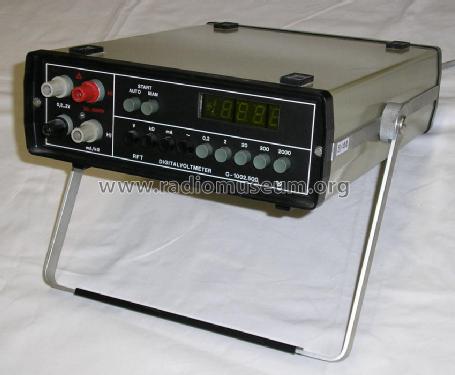

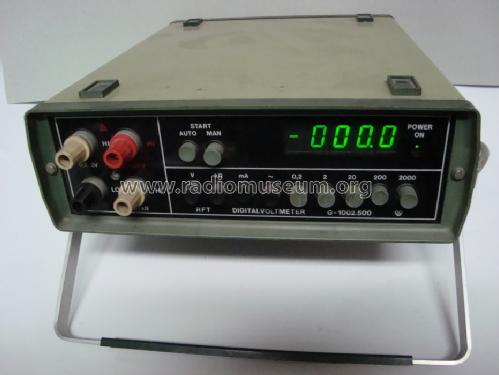

G 1002.500

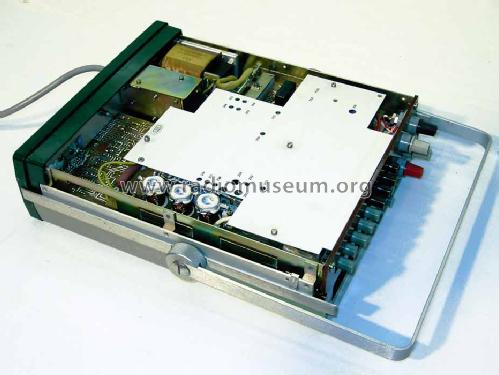

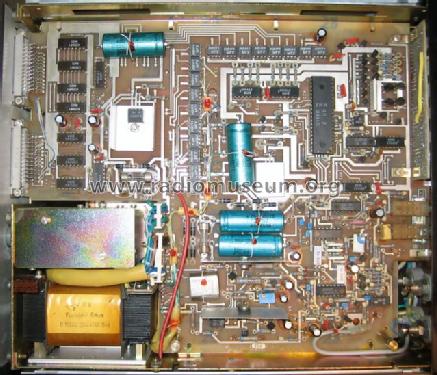

G 1002.500-Innen
G 1002.500-Innen
Bedienungsanleitung 1983, 2. Ausgabe.
Source: Advert, 1985.

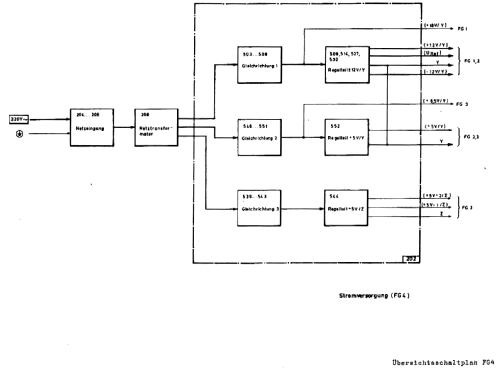

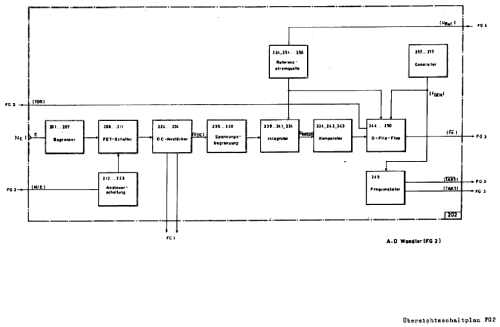

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 46
- Semiconductors
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Digitalvoltmeter G-1002.500 - Funkwerk Erfurt, VEB, RFT Ostd
- Shape
- Miscellaneous shapes - described under notes.
- Dimensions (WHD)
- 240 x 80 x 300 mm / 9.4 x 3.1 x 11.8 inch
- Notes
-
Flaches Tischgerät. Aufgebaut mit Transistoren und integrierten Schaltkreisen. Anzeige durch 7-Segment-LED. Meßbereiche: 0,2, 2, 20, 200, 2000 V bzw. mA (AC/DC) bzw. kOhm.
Ab 01.10.1983 unter neuem Firmennamen weiterproduziert.
Siehe G-1002.500 von "Mikroelektronik Karl Marx".
- Net weight (2.2 lb = 1 kg)
- 3.5 kg / 7 lb 11.3 oz (7.709 lb)
- Author
- Model page created by Andreas Hamel. See "Data change" for further contributors.
