• Country
• Germany

• Manufacturer / Brand
• Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH

• Year
• 1968 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 191528

• • Brand: FWE

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 19

• Valves / Tubes
• EF86 EF86 ECC88 ECC82 EF86 EL861 ECC85 EF86 EL861 EL861 ECC82 EL83 ECC85 ECC85 B4S2 EZ81 EL86 EF184 EZ81 StR85/10

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220; 240 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Klirrfaktormessgerät 3013 - Funkwerk Erfurt, VEB, RFT Ostd

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 550 x 300 x 300 mm / 21.7 x 11.8 x 11.8 inch

• Notes

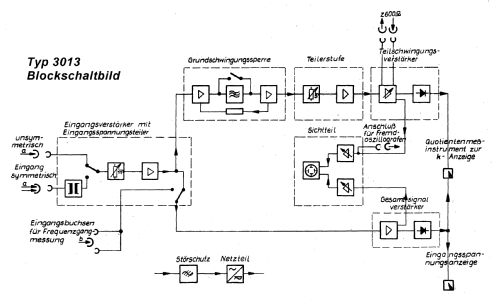

• Dient zur Messung der Klirrfaktoren von Wechselspannungen von 40 mV...200 V im Grundschwingungsbereich 20 Hz...20 kHz nach dem Eintonverfahren. Messbar sind Klirrfaktoren von 0,1%...100% mit direkter Ablesung am Messinstrument in % und db. Daten gelten für Geräte ab Nr. 1206 (vorherige Geräte bisher keine Daten bekannt).

• Net weight (2.2 lb = 1 kg)
• 31 kg / 68 lb 4.5 oz (68.282 lb)

• Source of data
• - - Manufacturers Literature

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
