Normalfrequenzempfänger 5011
Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH
- Country
- Germany
- Manufacturer / Brand
- Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH
- Year
- 1966
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 321201
-
- Brand: FWE

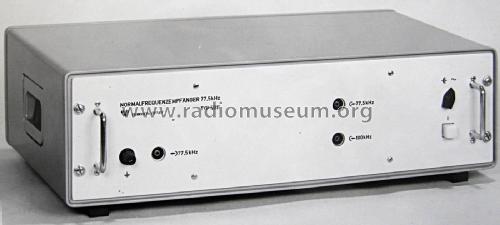

Abbildung: Herstellerfoto.
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Main principle
- Special principle (see notes)
- Tuned circuits
- 16 AM circuit(s)
- Wave bands
- Long Wave and/or Very Low Frequency (VLF).
- Power type and voltage
- Line / Batteries (any type) / AC: 220 / 240 V / Batt.: 12-16 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Normalfrequenzempfänger 5011 - Funkwerk Erfurt, VEB, RFT Ostd
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 534 x 148 x 350 mm / 21 x 5.8 x 13.8 inch
- Notes
-
Normalfrequenzempfänger für den Zeitzeichensender DCF77 (77,5 kHz).
Das hochgenaue 77,5 kHz-Signal des Zeitzeichensenders wird durch Vor- und Rücküberlagerung erhalten und am Ausgang (1 Veff / 75 Ω) zur Verfügung gestellt. Alternativ steht ein 100-kHz-Ausgang (1 Veff / 600 Ω) bereit. Der Empfänger arbeitet bei einer Eingangsempfindlichkeit von 60 µV und einer Bandbreite von unter 30 Hz.Als Einschub ist dieser Empfänger Bestandteil der Kleinquarzuhrenanlage 3700.
- Net weight (2.2 lb = 1 kg)
- 9 kg / 19 lb 13.2 oz (19.824 lb)
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Michael Mischke. See "Data change" for further contributors.
