C-Dioden-Tuner 4501.17

Funkwerk Halle (FWH), VEB; Halle

Data
Forum
Pictures
Collections

  • Year
  • 1983 ??
  • Category
  • Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter
  • Radiomuseum.org ID
  • 214018

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • RF Converter/Adapter (not voltage converter); ZF/IF 38900 kHz
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Details
  • Converter
  • Power type and voltage
  • Powered by external power supply or a main unit. / 13 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org

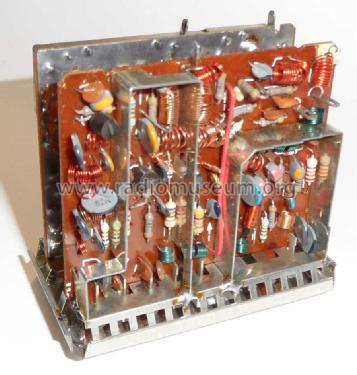

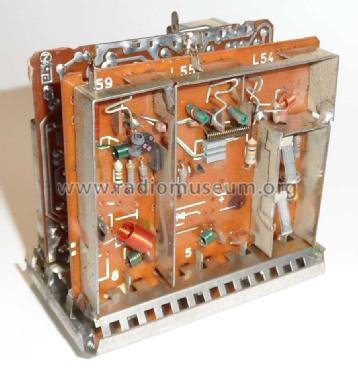

  • Model: C-Dioden-Tuner 4501.17 - Funkwerk Halle FWH, VEB; Halle
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 82 x 78 x 50 mm / 3.2 x 3.1 x 2 inch
  • Notes
  • Kapazitätsdiodentuner der vierten Generation in dieser Bauform. Umsetzung der Fernsehbereiche Band I (K2-K4), Band III (K5-K12) und Band IV/V (K21-K60) in Fernseh-ZF-Norm 39,9 MHz (5,5 MHz Bild-Ton-Abstand gemäß CCIR). Der ZF-Ausgang des UHF-Teils ist jetzt HF-mässig direkt mit dem Ausgang V 9 verbunden. Der UHF-Teil hat eine selbstschwingende Mischstufe, der VHF-Teil erhält wieder einen separaten Oszillator. Um die gewünschte Bild-und Tonträgerlage zu erreichen, liegt der UHF-und VHF-Oszillator oberhalb der Eingangsfrequenz. Der SFE 235 ist die SMD-Ausführung des SF 235. Damit findet man die SMD-Technik nun auch in diesem Tuner. Der Tuner 4501.18-00.00 ist baugleich. Mit der Kapazitätsdiodenänderung im UHF-Bereich umfasst der UHF-Bereich jetzt K 21 bis K 69.
  • Net weight (2.2 lb = 1 kg)
  • 0.150 kg / 0 lb 5.3 oz (0.33 lb)
  • Author
  • Model page created by Volker MARTIN. See "Data change" for further contributors.
