• Country
• Germany

• Manufacturer / Brand
• Funkwerk Halle (FWH), VEB; Halle

• Year
• 1988 ?

• Category
• Radio module post 1925 (not a part, not a key)

• Radiomuseum.org ID
• 219107

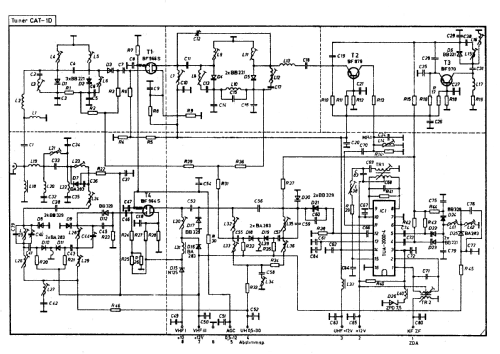

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 38900 kHz

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Powered by external power supply or a main unit.

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: CATV-Tuner BGT 4506.00-00.00:00 - Funkwerk Halle FWH, VEB; Halle

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 19 x 64 x 108 mm / 0.7 x 2.5 x 4.3 inch

• Notes
• Letzter im Funkwerk Halle produzierter Fernsehtuner. Er kam erstmals in der Neuproduktion des Colorlux 4220 zum Einsatz, hat MOSFET-Eingangsstufen und zwei IC`s. Der Tuner wurde auch als Ersatzbestückung mit einem Adapterstecker für alle gebräuchlichen C-Dioden-Tuner des FWH geliefert. So war es möglich, auch mit älteren Geräten ( Luxomat bzw. Colormat) Kabelkanäle zu empfangen. Nachbarkanaltauglich durch abstimmbare Eingangskreise! Bereiche: B I, S1-S10, B III, S11-S20, B IV/V.

• Net weight (2.2 lb = 1 kg)
• 0.180 kg / 0 lb 6.3 oz (0.396 lb)

• Author
• Model page created by Volker MARTIN. See "Data change" for further contributors.
