• Country
• Germany

• Manufacturer / Brand
• Funkwerk Köpenick, VEB, RFT; Berlin-Köpenick (Ostd.)

• Year
• 1956

• Category
• Commercial Transmitter (TX not Transceiver)

• Radiomuseum.org ID
• 319662

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• SRS503 SRS503

• Main principle
• Transmitter

• Wave bands
• Broadcast only (MW).

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / 220; 110; 24- Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Notsender 25 Watt SF56-04 - Funkwerk Köpenick, VEB, RFT;

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 490 x 780 x 350 mm / 19.3 x 30.7 x 13.8 inch

• Notes

• Der Sender ist mit zwei Röhren bestückt, eine dient als Reserve. Als Seenotsender installiert auf Schiffen der DDR, welche im Überseedienst eingesetzt wurden, nach den Vorschriften des Seeregisters der UdSSR und nach der Atlantik-City-Vereinbarung.

  Bei Ausfall des Hauptsenders (Störung im Schiffnetz, Havarie) konnte der Sendebetrieb mit den Küstenfunkstationen und anderen auf See befindlichen Schiffen weiterhin aufrecht erhalten werden.

  Notfrequenz ist 500 kHz, es gibt jedoch weitere Rastfrequenzen;

  I: 410 kHz, II: 425 kHz, III: 454 kHz, IV: 468 kHz, V :480 kHz, VI: 500 kHz und VII: 512 kHz

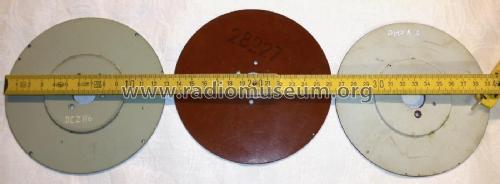

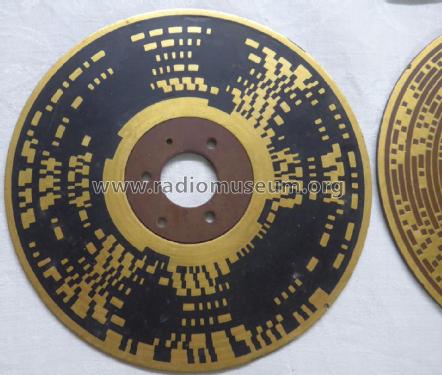

  Betriebsart A2 (Telegrafie tönend). Information kann auch von einer Notrufscheibe, welche abgetastet wird, gesendet werden. Diese Scheiben wurden schiffsbezogen mit Daten und Informationen versehen.

  Anodenmodulation 500 Hz

  Ausgangsleistung 25 Watt

  Oberer Einschub Sender mit dem Antennenteil, darunter die Stromversorgung

  Unten Ladegerät

  Das Gestell ist durch Schwingmetallpuffer abgefedert.





• Net weight (2.2 lb = 1 kg)
• 95 kg / 209 lb 4 oz (209.251 lb)

• Mentioned in

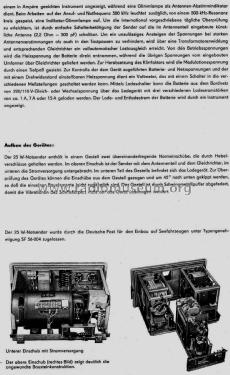

• Radio und Fernsehen (DDR) (Heft 7/1957 Seiten 218 - 220)

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
