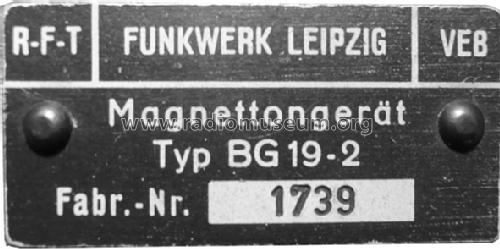

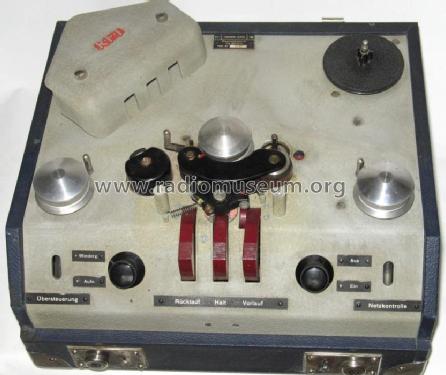

Magnetband-Gerät BG19-2

• Country
• Germany

• Manufacturer / Brand
• Funkwerk Leipzig, VEB, - vorm. Körting-Radio (Ostd.)

• Year
• 1953/1954

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 77962

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• EF12K EF12K

• Number of Transistors

• Semiconductors
• Tr.Gl.=Metal-rectif.

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Magnetband-Gerät BG19-2 - Funkwerk Leipzig, VEB, - vorm.

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 335 x 190 x 295 mm / 13.2 x 7.5 x 11.6 inch

• Notes
• Im Funkwerk Leipzig als BG19-1 entwickelt und gebaut, 1953/54 verbessert als BG19-2 (mechan. und geringfügige Schaltungsänderungen), ab 53/54 in Messgerätewerk Zwönitz produziert (siehe auch dort). Im kaschierten Holzkoffer, auch als Einbauchassis (310x120x260mm). 19cm/s Halbspur, 60-6000Hz, ohne Löschkopf (siehe Löschdrossel BG19-LD), Hf-Vormagnetisierung, nur Wiedergabeverstärker. Aufnahme vom Lautsprecherausgang (Radio/Verstärker), Übersteuerungsanzeige durch Glimmlampe.

• Net weight (2.2 lb = 1 kg)
• 13 kg / 28 lb 10.1 oz (28.634 lb)

• Price in first year of sale
• 712.00 DM

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Mentioned in
• -- Original prospect or advert (Funkverlag Hein, Service-CD)

• Literature/Schematics (1)
• Handwerk H.6/1953

• Literature/Schematics (2)
• -- Collector info (Sammler) (Funkverlag Hein, "Die BG19-Story" ISBN 978-3-939197-90-4)

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
