• Country
• Germany

• Manufacturer / Brand
• Funkwerkstätten Bernburg, PGH; Bernburg/Saale (Ostd.)

• Year
• 1961 ?

• Category
• Miscellaneous (Other, Various) - see notes

• Radiomuseum.org ID
• 306280

• • alternative name: Bernburg Funkw. A. Ulrich
  • Brand: Radio Jäckel

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• Material
• Various materials

• from Radiomuseum.org

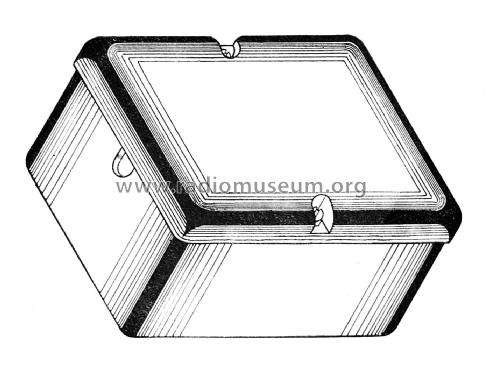

• Model: Filterweiche FW604/02 - Funkwerkstätten Bernburg, PGH;

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 133 x 65 x 103 mm / 5.2 x 2.6 x 4.1 inch

• Notes

• Filterweiche für die Zusammenschaltung von zwei Fernseh-, einer UKW- und einer LMK-Antenne.
  Umgekehrter Betrieb zur Aufsplittung einer Antennenstammleitung auf entsprechende Eingänge des Verstärkers GAV50 möglich.
  ​Alle Anschlüsse 60 Ω unsymmetrisch.

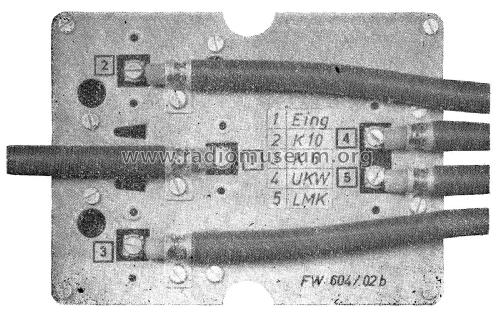

  Ausführungsvarianten: FW604/02a (Anschlüsse für Band I und III) und FW604/02b (Anschlüsse für 2 Kanäle im Band III).

• Net weight (2.2 lb = 1 kg)
• 0.350 kg / 0 lb 12.3 oz (0.771 lb)

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Michael Mischke. See "Data change" for further contributors.
