MLV20

• Country
• Germany

• Manufacturer / Brand
• Schmitt, Gebr., Elektrogerätebau (HSW); Ulm

• Year
• 1959 ?

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 120213

• • Brand: HSW

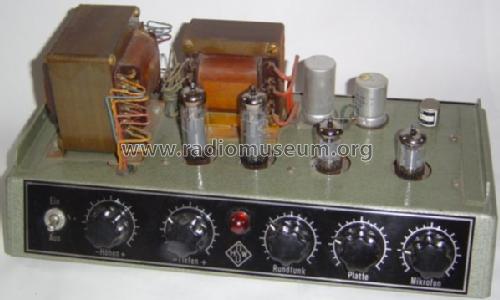

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECC83 ECC83 EL84 EL84

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 20 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: MLV20 - Schmitt, Gebr.,

• Dimensions (WHD)
• 365 x 185 x 190 mm / 14.4 x 7.3 x 7.5 inch

• Notes
• NF-Verstärker mit Eingängen für Mikrofon 200 Ohm, Tonabnehmer, Rundfunkempfänger. Ausgänge für Lautsprecher 100 Volt und 5 Ohm.

• Net weight (2.2 lb = 1 kg)
• 7.2 kg / 15 lb 13.7 oz (15.859 lb)

• Author
• Model page created by Jürgen Stichling. See "Data change" for further contributors.

• Other Models

• Here you find 4 models, 4 with images and 1 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Schmitt, Gebr., Elektrogerätebau (HSW); Ulm

Forum contributions about this model: Schmitt, Gebr.,: MLV20

Threads: 1 | Posts: 5

Unbekannter Hersteller HSW - NF-Verstärker

Wer kennt diesen Hersteller bzw. das Modell?
Hersteller: HSW, siehe Logo auf Bedieneinheit
Modell: MLV .... (Typenschild nicht ausgefüllt, MLV fest vorgegeben)
Röhrenbestückung: 2*ECC83 2*EL84

Wenn man hier in RMorg sucht, findet man Verstärkermodelle von Körting, die HSW in der Typenbezeichnung führen - Zufall?

Gruß
Jürgen

Jürgen Stichling, 03.Oct.07

Weitere Posts (5) zu diesem Thema.
