606

General Electric Co. (GE); Bridgeport CT, Syracuse NY

Données
Forum
Images
Collections

  • Année
  • 1951 ?
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 41961
    • Brand: Musaphonic

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 4
  • Principe général
  • Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF
  • Circuits accordés
  • 6 Circuits MA (AM)
  • Gammes d'ondes
  • PO uniquement
  • Tension / type courant
  • Secteur et Piles (tous types). / 117V = 110 -120 / 67.5 & 7.5 Volt
  • Haut-parleur
  • HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm
  • Puissance de sortie
  • 0.1 W (qualité inconnue)
  • Matière
  • Plastique moderne (pas de bakélite, ni de catalin)
  • De Radiomuseum.org
  • Modèle: 606 - General Electric Co. GE;
  • Forme
  • Portative > 20 cm (sans nécessité secteur)
  • Dimensions (LHP)
  • 10.1 x 6.8 x 3.6 inch / 257 x 173 x 91 mm
  • Remarques

  • General Electric model 606 is a three power operated portable superheterodyne receiver with loop antenna. Selenium rectifier, color=green.



  • Poids net
  • 2.5 kg / 5 lb 8.1 oz (5.507 lb)
  • Source extérieure
  • Ernst Erb

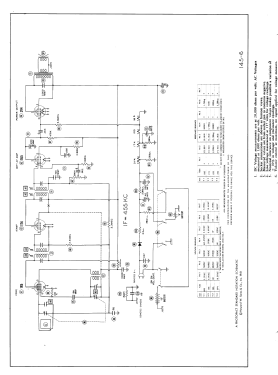

  • Source du schéma
  • Beitman Radio Diagrams Vol. 11, 1951
