• Country
• Spain

• Manufacturer / Brand
• General Eléctrica Española (GEE); Madrid

• Year
• 1973 ?

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 318660

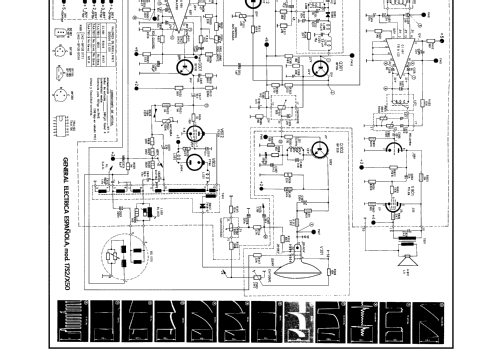

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• PCL805 PL504 PY88 PCL86 A44-120W

• Number of Transistors
• 9

• Semiconductors
• BF196 BF197 BF197 SC107 SC107 BF194 BF258 SC107 BF120 TAA790 TBA120 F16 BZX46 OA90 OA91 TV18

• Main principle
• Superhet with RF-stage; ZF/IF 38900 kHz; 2 AF stage(s)

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 125; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• from Radiomuseum.org
• Model: Residence 17H2 Ch=X50 /0 - General Eléctrica Española GEE

• Shape
• Tablemodel, low profile (big size).

• Notes

• General Eléctrica Española (GEE) TV Residence 17H2 Ch= X50 /0

  TV B/N 17" con selector rotativo de VHF Fagor 2TI20H o Fagor 2TI20T y sintonizador de UHF.

  Este televisor no lleva mandos externos de sintonía, innecesarios cuando sólo se recibían dos canales, uno de VHF y otro de UHF. Si se cambia de zona de recepción hay que desmontar parte del frente para cambiar a los canales que se reciban en ella.

  Mismo esquema que GEE 17S2 con variaciones en la caja.

  Véase también:

  • General Eléctrica Española GEE Ch= X50 hojas de servicio

• Mentioned in
• Nota de servicio 182 (ver Ch=X50)

• Literature/Schematics (1)
• -- Schematic

• Author
• Model page created by Miguel Bravo-Cos. See "Data change" for further contributors.

• Other Models

• Here you find 72 models, 31 with images and 67 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from General Eléctrica Española (GEE); Madrid
