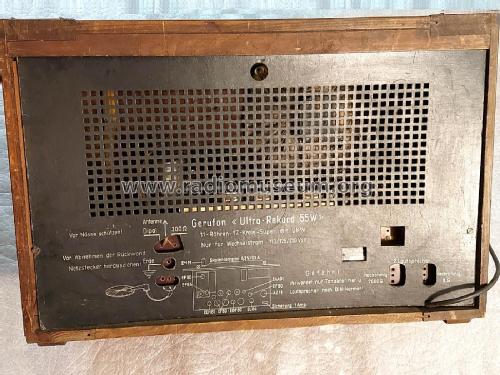

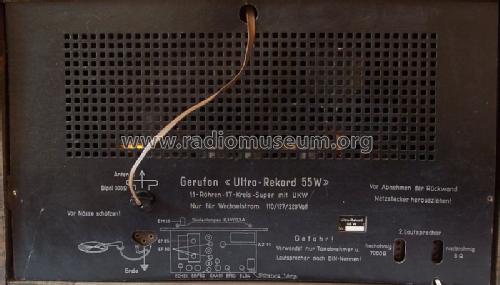

Ultra-Rekord - Ultrarecord 55W

• Country
• Germany

• Manufacturer / Brand
• Gerufon-Radio Walter Velten KG, Radiogerätefabrik Quedlinburg; Quedlinburg/Harz (Ostd.)

• Year
• 1954/1955

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 14786

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

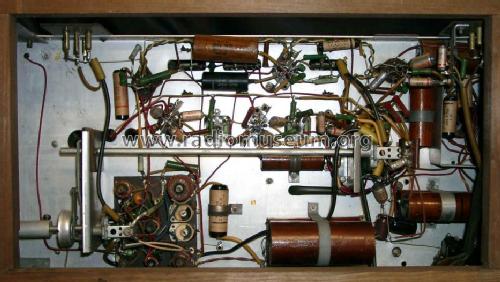

• Number of Tubes
• 11

• Valves / Tubes
• EF80 EF85 EF80 EF80 EM11 ECH81 EBF80 EAA91 EF80 EL84 AZ11

• Main principle
• Superheterodyne (common); ZF/IF 470/10700 kHz; 2 AF stage(s)

• Tuned circuits
• 8 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220 Volt

• Loudspeaker
• 3 Loudspeakers

• Power out
• 4 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Ultra-Rekord - Ultrarecord 55W - Gerufon-Radio Walter Velten KG

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 680 x 466 x 351 mm / 26.8 x 18.3 x 13.8 inch

• Notes

• Zwei elektrostatische Hochtöner.
  Getrennte ZF-Verstärker für AM und FM.
  Vorstellung auf der Leipziger Frühjahrsmesse 1955.

  In "Radio und Fernsehen" Heft 5, 1955, als Ultrarecord bezeichnet.

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Circuit diagram reference
• Lange Schaltungen der Funkindustrie, Buch 3

• Mentioned in
• Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967

• Literature/Schematics (1)
• Service- DVD vom Funkverlag B. Hein.

• Literature/Schematics (2)
• Radio und Fernsehen (DDR) (5/1955, S. 132)
