• Year
  • 1970–1973
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 246995

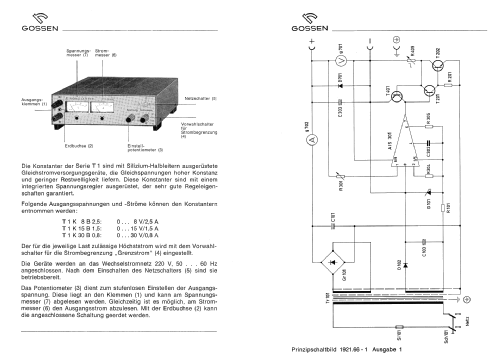

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Konstanter T1K15B1,5 - Gossen, P., & Co. KG PGCD;
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 242 x 85 x 160 mm / 9.5 x 3.3 x 6.3 inch
  • Notes
  • Spannungseinstellung über Potentiometer, Strombegrenzung in 6 Stufen einstellbar von 0,05A bis 1,5A. Analoganzeige für Spannung und Strom, Netzleitung fest angeschlossen.

    Serie von 3 Modellen gleichen Aussehens und Aufbau, jedoch mit unterschiedlichen Grenzwerten für Spannung und Strom. Die beiden weiteren Modelle sind T1K 8B2,5 und T1K-30B/0,8

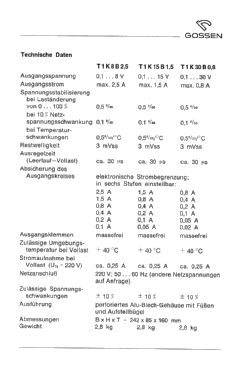

    In der gemeinsamen Gebrauchsanleitung (Ausgabe 1971) werden die Daten der 3 Modelle gelistet.



  • Net weight (2.2 lb = 1 kg)
  • 2.8 kg / 6 lb 2.7 oz (6.167 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Manfred Rauschen. See "Data change" for further contributors.
