• Country
• Germany

• Manufacturer / Brand
• Graetz, Altena (Westfalen)

• Year
• 1959–1961

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 22229

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• ECC85 ECH81 EF89 EABC80 EM84 ECC83 EL84 EL84

• Number of Transistors

• Semiconductors
• B250C125

• Main principle
• Superheterodyne (common); ZF/IF 460 kHz

• Tuned circuits
• 6 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Record Player (perh.Changer)

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 150; 220 Volt

• Loudspeaker
• 4 Loudspeakers

• Power out
• 9 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

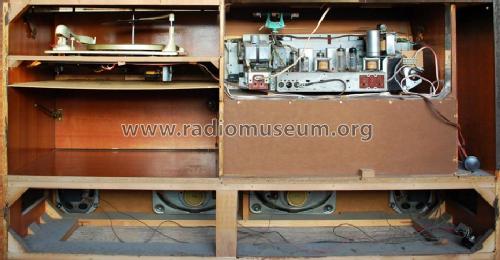

• Model: Cantilene 7819 - Graetz, Altena Westfalen

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 1190 x 840 x 420 mm / 46.9 x 33.1 x 16.5 inch

• Notes

• Cantilene 7819 von Graetz ist eine Musiktruhe mit Rundfunkempfangsteil
  und integriertem Pattenspieler-Chassis.

  Einige technische Daten:
  Rundfunk-Empfangsteil mit LW, MW, KW und UKW;
  Ferrit-Antenne drehbar und abschaltbar;
  3 Tasten für Klang-Schnellwahl von Sprache, Solo und Orchester;
  3 Tasten (Ein/Aus) für Stereo, Magisches Band und Raumklang;
  Getrennte Bass- und Höhenregler;
  2 Hochton-Lautsprecher, 13 x 18 cm;
  2 Oval-Lautsprecher, 17 x 26 cm.

  Reparatur-Info:
  Die Netz-Sicherung befindet sich im Drehteil der Spannungs-Umschaltung!

  Phono-Einbauchassis:
  Perpetuum Ebner, Rex A 59 Stereo mit Stereo Tonkopf,
  4-Touren Plattenspieler (10-Platten-Wechsler),
  Ausführung in Goldhammerlack mit grüner Plattenteller-Auflage.



• Net weight (2.2 lb = 1 kg)
• 44 kg / 96 lb 14.7 oz (96.916 lb)

• Price in first year of sale
• 878.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1960/61

• Mentioned in
• - - Manufacturers Literature (Katalog 1959/60)
