Form 78 HiFi

Graetz, Altena (Westfalen)

Data
Forum
Pictures
Collections

  • Year
  • 1971–1974
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 28397

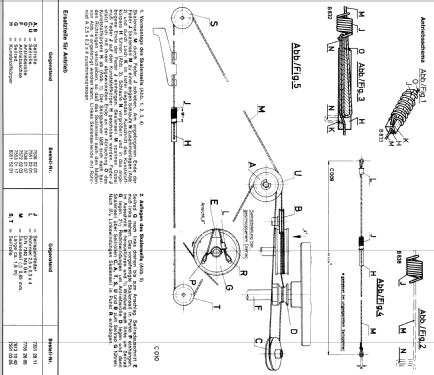

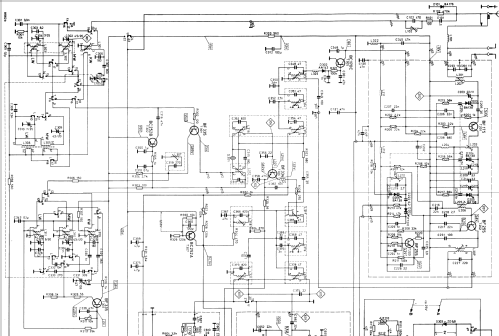

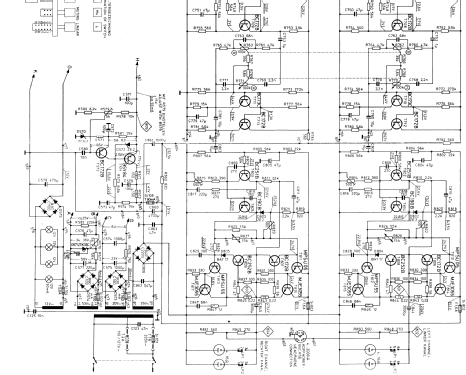

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 84
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 11 AM circuit(s)     20 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-127; 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Form 78 HiFi - Graetz, Altena Westfalen
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 564 x 148 x 335 mm / 22.2 x 5.8 x 13.2 inch
  • Notes

  • HiFi-Stereo-Steuergerät. FM: C-Diodenabstimmung; 6 Stationstasten; eingebauter Entzerrer für den Anschluss magnetischer Tonabnehmer. NF-Verstärker mit 2 Endstufen je 25 W (Sinus).

    Halbleiter teils mehrfach vorhanden.

  • Net weight (2.2 lb = 1 kg)
  • 8.5 kg / 18 lb 11.6 oz (18.722 lb)
  • Price in first year of sale
  • 1,025.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Form is part of the collections of the following members.

 Forum

Forum contributions about this model: Graetz, Altena: Form 78 HiFi

Threads: 1 | Posts: 1

Das äußerlich sehr schöne Steuergerät zeigt sich leider nicht sehr reparaturfreundlich, durch das Kunststoffchassis sind die vielen Platinen von unten nur teilweise zugänglich. Leider sind alle Leitungen verlötet und nicht gesteckt, so daß man zur Fehlersuche und für Reparaturen sehr umständlich alles ausbauen und zerlegen, oder sich irgendwie sonst Zugang zu den Bauteilen verschaffen muß. Hinzu kommt, dass fast nur doppelseitige Leiterplatten verbaut sind und an manchen Stellen (Endstufentransistoren) keine saubere Verbindung zwischen Ober- und Unterseite vorhanden war.



Bei meinem Gerät zeigten sich folgende Fehler und Schwachstellen:

Selengleichrichter hochohmig, Elkos überaltert, teils kurzgeschlossen.

Rechter Endstufenkanal durchgeschlagen, mehrere Transistoren und Widerstände defekt.

Endstufen neigen zum Schwingen, wenn man Betriebsspannung langsam hochregelt.

Drehkondensator fest, verharzt

Lämpchen für Stationstasten defekt, leider Einlötversion

Tastensatz rastet nicht ein, verharzt, aber auch verschlissen, LMK ließen sich nur mit viel Geduld dauerhaft betätigen. Kontaktprobleme.

In Summe leider nur mit (zu) viel Aufwand zu restaurieren - wenn Zeit keine Rolle spielt. Laut Serviceanleitung baugleich mit Graetz Belcanto electronic 301.

Michael Salzgeber, 15.Jan.23
