• Pays
• Allemagne

• Fabricant / Marque
• Graetz, Altena (Westfalen)

• Année
• 1954/1955

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 19996

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 19

• Lampes / Tubes
• PCC84 PCF80 EF80 EF80 EF80 EF80 PL83 PCF80 EF80 EF89 PL82 6CS6 or EH90 ECC82 PL82 ECC82 PL81 PY81 EY51 MW43-64

• No. de transistors

• Semi-conducteurs
• OA160 OA172 OA172 OA161 OA161

• Principe général
• Super hétérodyne (en général); FI/IF 38900 kHz

• Gammes d'ondes
• Bandes en notes

• Particularités
• Télécommande par HF ou fil

• Tension / type courant
• Appareil tous courants (CA / CC) / 220 Volt

• Haut-parleur
• 2 HP

• Matière
• Boitier en bois

• De Radiomuseum.org

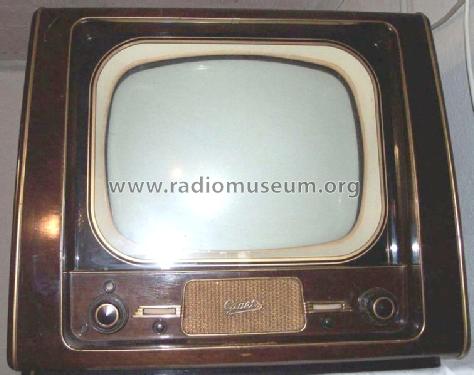

• Modèle: Kornett - Graetz, Altena Westfalen

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 580 x 483 x 520 mm / 22.8 x 19 x 20.5 inch

• Remarques

• 10 VHF-Kanäle + 2 Reserve. Einbau eines Dezi-Tuners für UHF-Empfang ist vorgesehen.

  Siehe auch technisch identisches Modell Graetz Burggraf mit 53 cm Bildröhre.

• Poids net
• 33 kg / 72 lb 11 oz (72.687 lb)

• Prix de mise sur le marché
• 1,048.00 DM

• Source extérieure
• Erb

• Source

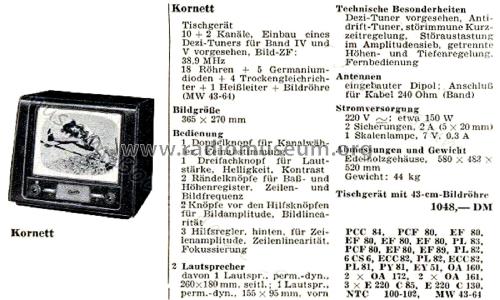

• Rundfunk- und Fernseh-Katalog 1954/55

• Littérature
• Radio und Fernsehen (DDR) (November 1954, Seite 320)
