Kurfürst F171
Graetz, Altena (Westfalen)
- Country
- Germany
- Manufacturer / Brand
- Graetz, Altena (Westfalen)
- Year
- 1958/1959
- Category
- Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
- Radiomuseum.org ID
- 100707
Q: Graetz, Bedienungsanweisung 1958
Q: Graetz, Bedienungsanweisung 1958
Aus meiner Sammlung

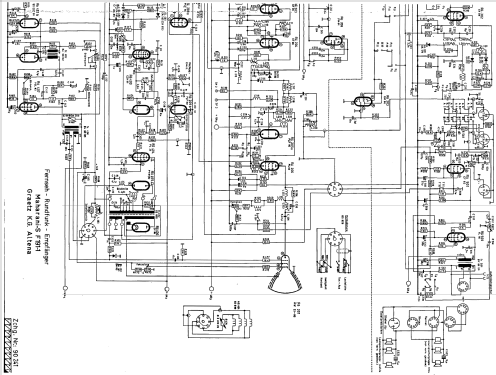

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 25
- Valves / Tubes
- AW53-80
- Main principle
- Superheterodyne (common)
- Wave bands
- Wave Bands given in the notes.
- Details
- Remote Control (with wire or wireless)
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- 3 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Kurfürst F171 - Graetz, Altena Westfalen
- Shape
- Console with any shape - in general
- Dimensions (WHD)
- 700 x 945 x 500 mm / 27.6 x 37.2 x 19.7 inch
- Notes
- Technische Daten wie Landgraf F167, jedoch mit 53-cm-Bildröhre im Standgehäuse.
- Net weight (2.2 lb = 1 kg)
- 61 kg / 134 lb 5.8 oz (134.361 lb)
- Price in first year of sale
- 1,570.00 DM
- Source of data
- HdB d.Rdf-& Ferns-GrH 1958/59
- Author
- Model page created by Bernd P. Kieck. See "Data change" for further contributors.
- Other Models
-
Here you find 776 models, 696 with images and 595 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Graetz, Altena (Westfalen)
Collections
The model Kurfürst is part of the collections of the following members.
Forum contributions about this model: Graetz, Altena: Kurfürst F171
Threads: 3 | Posts: 7
Hallo,
am Demodulator des Tonteils (Ratio) fehlt die Masse am Ratioelko
siehe Schaltplananlagen:
Originalplan
korrigierter Plan
Gruß
Roland Biesler
Roland Biesler, 19.Aug.13
Dieses Graetz-Chassis kann die Bildröhre ruinieren!
! Der Kurfürst F171 ist eigentlich sehr servicefreundlich aufgebaut. Im Nu hat man das komplette Chassis aus dem Gehäuse ausgebaut.
Achtung: Das Fernsehchassis kann während dem Herausziehen aus dem Gehäuse umklappen und unter Umständen die Bildröhre beschädigen. Daher ist es zweckmäßig ein stabiles Seil bzw. eine Wäscheleine zu nehmen und das Chassis zu befestigen.
!!! Im eingebauten Zustand sollte das Fernsehchassis auf keinen Fall ohne zusätzliche Sicherheitsmaßnahmen ausgeklappt werden.
Das braune Kunststoffteil in der Mitte des Bildes ist eine der Begrenzungen.
Man sieht, dass das Fernsehchassis bereits weiter aufgeklappt ist als gewollt.
Der Kunststoff ist derart gealtert, dass er die sowieso ungünstige Lastverteilung des schweren Fernsehchassis nicht mehr standhält. Das Fernsehchassis verursacht im ausgeklappten Zustand ein hohes Drehmoment auf die Begrenzung.
Es ist schon mehrfach vorgekommen, dass das Fernsehchassis über die Begrenzung hinaus ausgerastet ist und beim Absturz so sehr an der Zuleitung zur Bildrohrfassung zog, dass die Bildröhre einen Totalschaden erlitt (IMPLOSIONSGEFAHR!!!).
Wenn man das komplette Chassis auf dem Tisch seitlich aufstellen möchte, z.B. um Servicearbeiten am Runffunkteil durchführen zu können, sollte man darauf achten, dass das Chassis nicht auf der Skalenscheibe aufsteht. Diese steht nämlich über das Rundfunkchassis hinaus und könnte unter der Last des schweren Chassis zerbrechen!
Thomas Niebl, 22.Aug.08
Hallo,
bei meinem Kurfürst besteht das Problem,das die Bildgrösse nicht stimmt.Es fehlen im unteren Bildteil etwa 2 cm.Kann es auch nicht nachregeln.Habe sämtliche Kondensatoren und Elkos gewechselt.Wieviel Spannung sollte an der Anode und Schirmgitter der PCL 82 anliegen ? Oder an welchen Ecken könnte ich noch nachschauen?
Vielen Dank für die Hilfe
Gruss Martin
Martin Schmidt2, 22.Oct.07
