Maharani F291

Graetz, Altena (Westfalen)

Data
Forum
Pictures
Collections

  • Year
  • 1959/1960
  • Category
  • Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
  • Radiomuseum.org ID
  • 101175

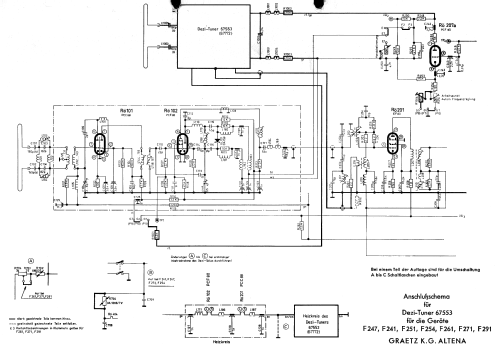

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 25
  • Number of Transistors
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Wave Bands given in the notes.
  • Details
  • Changer (Record changer); Remote Control (with wire or wireless)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • 6 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Maharani F291 - Graetz, Altena Westfalen
  • Shape
  • Console with any shape - in general
  • Dimensions (WHD)
  • 1500 x 950 x 500 mm / 59.1 x 37.4 x 19.7 inch
  • Notes

  • 53-cm-Truhe mit organisch eingebautem Rundfunkteil, 6/10 Kreise, LMKU; Mehrpreis für eingebauten UHF-Tuner ca. 100,- DM (dann zusätzl. Röhren 2x PC86 und 1 Diode OA124)

    Kombiniertes Rundfunk/Fernseh-Chassis Reichsgraf F261;
    Phono-Chassis = Perpetuum-Ebner Rex A59.

    Jeder Röhren- und Halbleiter-Typ nur einmal gelistet.

  • Price in first year of sale
  • 1,998.00 DM

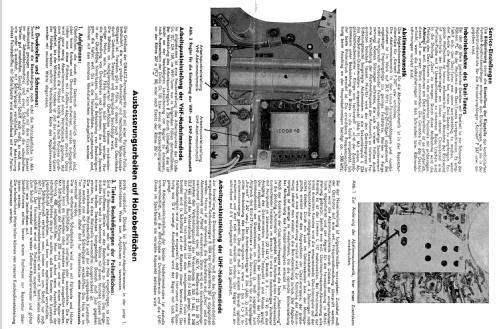

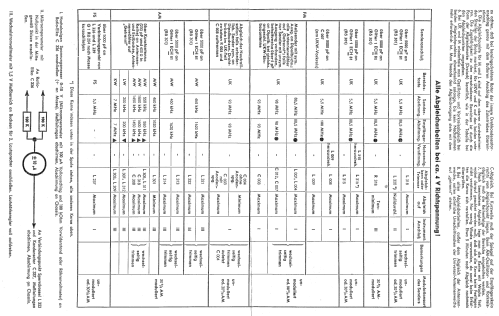

  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Bernd P. Kieck. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Graetz, Altena: Maharani F291

Threads: 1 | Posts: 10

Hallo liebe Forumsmitglieder.

Ich habe kürzlich günstig das obige Gerät erworben.Das Radio und der Plattenspieler laufen einwandfrei, nur mit dem Fernsehteil hab ich so meine Probleme.Beim ersten Einschalten unter guter Beobachtung baute sich Hochspannung auf,es war ein Bild zu sehen,das Tunerrauschen,allerdings mit einem leichten Vertikalfehler(Bildamplitude zu klein).Doch nach wenigen Sekunden zischte es im Hochspannungsteil und ein Kondensator löste sich in seine Bestandteile auf.Das Bild fiel horizontal zusammen (Zeilenendstufe defekt?) und das Bild verschwand,Ich vermute, dass die Hochspannung zusammenbrach.Nach ersetzen des betroffenen Kondensators und dem Tausch der WIMA Bonbons in der Ablenkschaltung versuchte ich erneut das Gerät in Betrieb zu nehmen.Man hörte nur kurz die Zeilenendstufe und dann zischelte es in der Nähe des Zeilentrafos.Bild blieb natürlich aus.

Ich habe die Befürchtung, dass der Zeilkentrafo defekt is,da die PL rote Backen bekam,was ich als einen Kurzschluss interpretieren.Gibt es eine Möglickeit den Zeilentrafo ohne weitere Messgeräte auf einen Defekt zu überprüfen?

Als Werkzeuge stehen mir nur ein einfaches Multimeter,ein altes Oszi,sowie Lötkolben sowie Kleinwerkzeug zur Verfügung.

Vielen Dank schon mal für etwaige Tips.



MfG,

Florian Langer

Florian Langer, 27.Sep.08
