• Country
• Germany

• Manufacturer / Brand
• Graetz, Altena (Westfalen)

• Year
• 1968/1969

• Category
• Power supply/conditioner or battery or charger

• Radiomuseum.org ID
• 73433

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 1

• Semiconductors
• AC117

• Wave bands
• - without

• Details
• Power Supply (not only Batt.El.)

• Power type and voltage
• Alternating Current supply (AC) / 127; 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

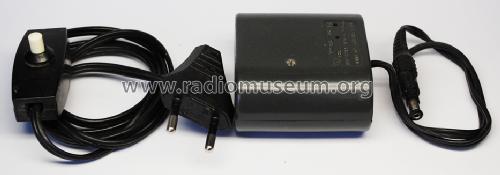

• Model: Netzgerät NG3000 - Graetz, Altena Westfalen

• Notes

• Netzanschlussgerät für z.B. Graetz Page 300, Schaub Golf 100 automatic, Schaub Golf 100 europa etc.

  Anschluss am oder im Gerät mit Winkel-Hohlstecker; Ausgang 9 V/250 mA Gleichspannung, stabilisiert. Netzgerät hat die Form zweier nebeneinander liegender Monozellen und kann in entsprechende Batteriekästen eingesetzt werden. Anzeige der gewählten Netzspannung über roten Kennstift.

  Siehe auch ITT Schaub Lorenz NG3000.

• Net weight (2.2 lb = 1 kg)
• 0.3 kg / 0 lb 10.6 oz (0.661 lb)

• Source of data
• -- Original-techn. papers.

• Author
• Model page created by Egon Penker. See "Data change" for further contributors.
