• Country
• Germany

• Manufacturer / Brand
• Graetz, Altena (Westfalen)

• Year
• 1965–1967

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 75700

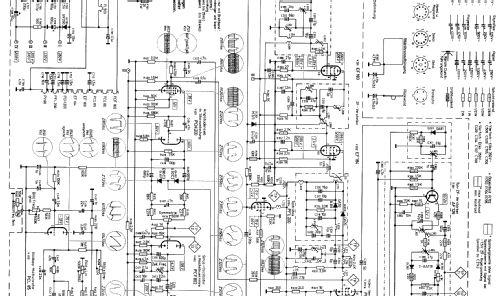

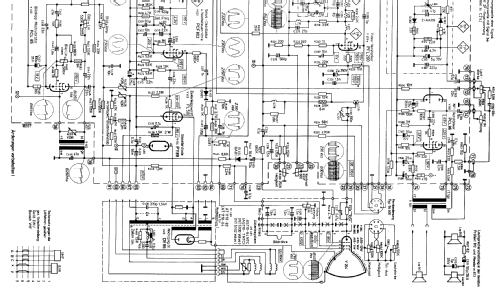

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 13

• Valves / Tubes
• A59-12W

• Number of Transistors
• 3

• Semiconductors

• Main principle
• Superheterodyne (common)

• Wave bands
• Wave Bands given in the notes.

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• AC/DC-set / 220 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: Präfekt 812 - Graetz, Altena Westfalen

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 730 x 520 x 440 mm / 28.7 x 20.5 x 17.3 inch

• Notes
• VHF-Kanalschalter mit zukunftweisender Spezial-Neutrode; gedruckte Schaltung mit Einplattenchassis; Bildverstärker mit Spanngitter-Röhren; 2-Dioden-Schaltung; Tonverstärker mit Transistor; UHF-Eingangsteil mit deutschen Mesa-Transistoren; eingebaute Breitband-Antenne; 16 Kreise davon 4 Tonkreise; 11 Dioden; Bildröhre 59 cm.
  Auch mit Holz-Fußgestell oder Anschraubfüßen lieferbar.

• Net weight (2.2 lb = 1 kg)
• 35 kg / 77 lb 1.5 oz (77.093 lb)

• Source of data
• Handbuch VDRG 1965/1966

• Mentioned in
• -- Original prospect or advert

• Author
• Model page created by Ingo Gantenbrink. See "Data change" for further contributors.
