Reichsgraf 863 Ch= 812F

Graetz, Altena (Westfalen)

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1965–1967
  • Categoría
  • Televisión con radio y/o grabadora.
  • Radiomuseum.org ID
  • 75699

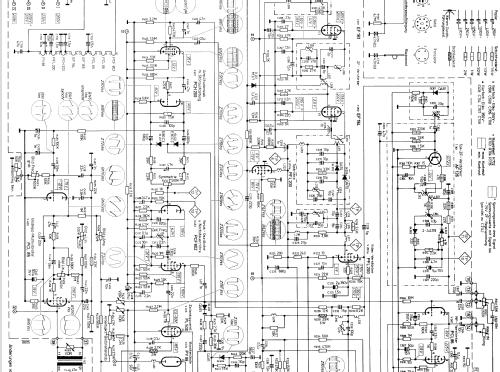

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 13
  • Numero de transistores
  • 12
  • Principio principal
  • Superheterodino en general
  • Gama de ondas
  • Bandas de recepción puestas en notas.
  • Especialidades
  • Remote Control (with wire or wireless)
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 220 Volt
  • Altavoz
  • 3 Altavoces
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: Reichsgraf 863 Ch= 812F - Graetz, Altena Westfalen
  • Forma
  • Sobremesa de botonera.
  • Ancho, altura, profundidad
  • 740 x 500 x 380 mm / 29.1 x 19.7 x 15 inch
  • Anotaciones

  • VHF-Kanalschalter mit zukunftsweisender Spezial-Neutrode; gedruckte Schaltung mit Einplattenchassis; Bildverstärker mit Spanngitter-Röhren; 2-Diodenschaltung; Tonverstärker mit Transistor; UHF-Eingangsteil mit deutschen Mesa-Transistoren; eingebaute Breitband-Antenne; Anschluß für Fernbedienung; 16 Kreise davon 4 Tonkreise; 11 Dioden; Bildröhre 59 cm; Lautsprecher 13x26, 9x15cm und 8 cm.

    LMKU-Rundfunkteil: 7/11 AM/FM-Kreise; stufenlos einstellbare Klangblende, Leistungsaufnahme 15 Watt, 9 Transistoren und 6 Dioden.

    Ausführung: Edelholz, dunkel hochglanzpoliert oder Nußbaum, natur mattiert.
    Auf Wunsch runde oder eckige Anschraubfüße, für eckige Anschraubfüße auch Schwenkrollen.

  • Peso neto
  • 30 kg / 66 lb 1.3 oz (66.079 lb)
  • Documentación / Esquemas (1)
  • -- Original prospect or advert
  • Documentación / Esquemas (2)

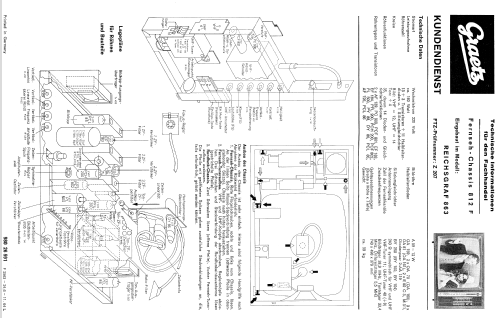

  • -- Original-techn. papers.
  • Autor
  • Modelo creado por Ingo Gantenbrink. Ver en "Modificar Ficha" los participantes posteriores.
