• Country
• Germany

• Manufacturer / Brand
• Graetz, Altena (Westfalen)

• Year
• 1967 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 132181

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 11

• Semiconductors
• BC109 BC109 BC109 BC109 BC109 BC109 BC109 BC109 BC109 BC109 BC109

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Zweistrahl-Adapter MF 101 - Graetz, Altena Westfalen

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 205 x 105 x 120 mm / 8.1 x 4.1 x 4.7 inch

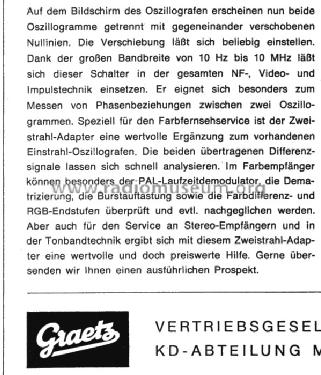

• Notes
• Netzschalter mit Einstellung der horizontalen Strahllage, Wählschalter mit Frequenzfeineinstellung für die Bereiche bis 100 Hz und bis 10 kHz, Zwei BNC-Eingänge mit den Werten 1 MΩ/25 pF, Synchronisationseingang, Rückseitig sind Netzspeisung und Oszillograph-Anschluss zu finden.

• Net weight (2.2 lb = 1 kg)
• 2 kg / 4 lb 6.5 oz (4.405 lb)

• Price in first year of sale
• 278.00 DM

• Mentioned in
• Funk-Technik (FT) (21/1967, S. 821 - 823 / Beschreibung, Daten, Schema)

• Author
• Model page created by Arndt Markus Hettche. See "Data change" for further contributors.
