120 Watt Einschub

FG Elektronik, Franz Grigelat; Rückersdorf/Nürnberg

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1973 ?
  • Kategorie
  • NF-(Niederfrequenz-) Verstärker oder -Mixer
  • Radiomuseum.org ID
  • 254151

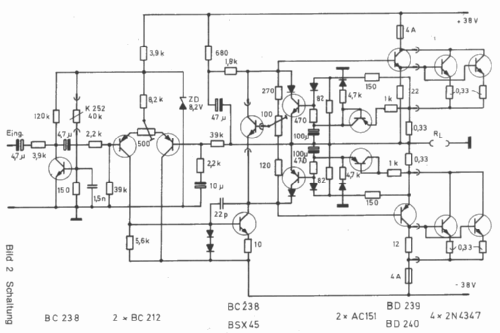

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 13
  • Hauptprinzip
  • NF-Verstärkung
  • Wellenbereiche
  • - ohne
  • Spezialitäten
  • Hi-Fi-Gerät
  • Betriebsart / Volt
  • Wechselstromspeisung / 220 Volt
  • Lautsprecher
  • - Für Kopfhörer oder NF-Verstärker
  • Belastbarkeit / Leistung
  • 120 W (sinus/unverzerrt)
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: 120 Watt Einschub - FG Elektronik, Franz Grigelat;
  • Form
  • Chassis - Einbaugerät
  • Abmessungen (BHT)
  • 200 x 115 x 220 mm / 7.9 x 4.5 x 8.7 inch
  • Bemerkung

  • FG - Elektrogeräte, 120 Watt - Einschub ( Modulsystem ) nach DIN 45500

    Besonderheiten:

    Metallgehäuse mit schwarzer Alu Frontplatte und weißer Beschriftung

    Mono Endstufe 120 Watt - Einschubtechnik, mit einer  Sinusleistung  von 120 W an 4 Ω. integrierte  Übertemperatur und Kurzschlußsicherung. Die Schaltung basiert auf einem Siemens Entwurf, siehe auch 2x60 Watt - HiFi - Endstufen - Einschub.Die erhöhte Leistung wird erreicht durch eine eine Erhöhung der Betriebsspannung auf 2x38 Volt und 4 Siemens-Leistungstransistoren  2N4347. Die Epoxyd-Druckplatte mit  Service-Druck hat die Maße 100 x 135 mm und enthält 13 original Siemens - Transistoren und 6 Si - Dioden. Der Endstufe ist in einen 200 mm breiten Einschub eingebaut und hat ein eigenes Netzteil.An der Frontplatte befindet sich der Netzschalter mit 2 roten Led's für die Betriebsspannungs-Kontrolle  sowie ein Zeigerinstrument für die anzeige der Aussteuerung/Ausgangsleistung und eine DIN 5 polige ( Würfel ) Kopfhöhrerbuchse . Der 120W - Einschub kann alleine verwendet werden,oder auch in Kombination mit verschiedenen Einschüben des FG- HiFi - Stereo - Systems.

  • Literaturnachweis
  • -- Original-techn. papers. (FG Technische Information 1975)
  • Autor
  • Modellseite von Reinhard Keins angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
