2 x 60 Watt HiFi - Endstufen - Einschub
FG Elektronik, Franz Grigelat; Rückersdorf/Nürnberg
- Hersteller / Marke
- FG Elektronik, Franz Grigelat; Rückersdorf/Nürnberg
- Jahr
- 1972 ?
- Kategorie
- NF-(Niederfrequenz-) Verstärker oder -Mixer
- Radiomuseum.org ID
- 254137
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Transistoren
- 26
- Halbleiter
- BC148 BC177 or. BC307 BC141 BC158 AC151 BD239 or. BD273 BD240 or. BD274 2N3055 or. BD130 NT55C8V2 BA131 or. BA127
- Hauptprinzip
- NF-Verstärkung
- Wellenbereiche
- - ohne
- Spezialitäten
- Hi-Fi-Gerät
- Betriebsart / Volt
- Externes Speisegerät / Netzgerät / Hauptgerät / DC: 2 x 27 Volt
- Lautsprecher
- - Dieses Modell benötigt externe(n) Lautsprecher.
- Belastbarkeit / Leistung
- 120 W (sinus/unverzerrt)
- Material
- Metallausführung
- von Radiomuseum.org
- Modell: 2 x 60 Watt HiFi - Endstufen - Einschub - FG Elektronik, Franz Grigelat;
- Form
- Chassis - Einbaugerät
- Abmessungen (BHT)
- 100 x 115 x 220 mm / 3.9 x 4.5 x 8.7 inch
- Bemerkung
-

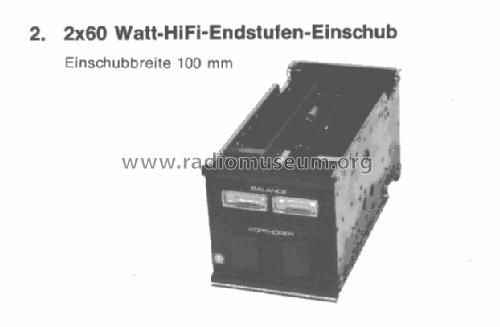

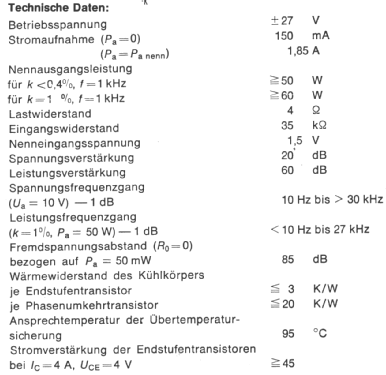

2 x 60 Watt - HiFi - Endstufen - Einschub ( Modulsystem ) nach DIN 45500
Hifi - Endstufe mit einer Ausgangsleistung von 2 x 60 Watt Sinus an 4 Ω Lastwiderstand, mit Kurzschluß- und Übertemperatursicherung. Die Schaltung basiert auf einem Siemens-Entwurf, und hat als Leistung-Transistoren ausgesuchte (gepaarte) Exemplare des Typ BD130 oder 2N3055.
Die Betriebsspannung beträgt 2x 27 Volt und wird in einem externen Netzteil erzeugt. Der Leistungsfrequenzgang beträgt < 10 Hz bis > 27 kHz (k = 1%, Pa = 50 W) - 1 dB. Die Schaltung ist aufgebaut auf einer Epoxidharzplatine (FR4) mit weißem Bestückungsdruck. An der Frontseite zeigen 2 Zeigerinstrumente die Ausgangsleistung / Aussteuerung an und es können 2 Stereo-Kopfhörer über DIN 5 pol. (Würfelstecker) angeschlossen werden.
Metallgehäuse mit schwarzer Alu-Frontplatte und weißer Beschriftung.
Halbleiter nur einmal je Type gelistet.
