• Country
• Germany

• Manufacturer / Brand
• FG Elektronik, Franz Grigelat; Rückersdorf/Nürnberg

• Year
• 1975 ?

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 254260

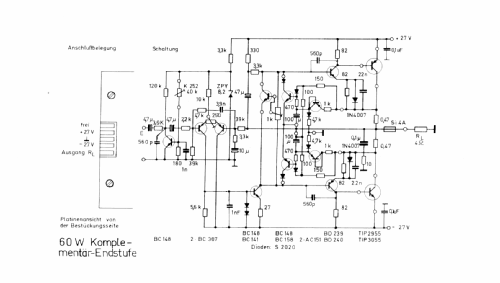

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 13

• Semiconductors
• BC141 BC148 BC158 BC177 AC151 BD239 BD240 2N3055

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Hi-Fi equipment

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 60 W (undistorted)

• Material
• Metal case

• from Radiomuseum.org
• Model: 60 Watt Mono-Einschub mit Netzteil - FG Elektronik, Franz Grigelat;

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 100 x 115 x 220 mm / 3.9 x 4.5 x 8.7 inch

• Notes

• FG-Elektrogeräte,  60 W Mono-Einschub mit Netzteil (Modulsystem) nach DIN 45500

  Besonderheiten:

  Metallgehäuse mit schwarzer Alu-Frontplatte und weißer Beschriftung.

  Mono-Endstufe mit einer Ausgangsleistung von 60 Watt Sinus an 4 Ω Lastwiderstand, mit Kurzschluß- und Übertemperatursicherung. Die Schaltung basiert auf einem Siemens Entwurf, siehe auch 2 x 60 Watt HiFi-Endstufen-Einschub. Eine ausführliche Schaltungs-Beschreibung gibt es in den Funkschau-Heften Nr. 1 und 2/1971.

  Die Epoxyd-Platine enthält 13 originale und ausgesuchte/gepaarte  Siemens-Transistoren. Als Leistungstransistoren  arbeiten 2 Stück BD 130 oder der etwas bessere 2N3055. Die Vorzüge dieses Einschubes sind der extrem niedrige Klirrfaktor und die hohe Übersprechdämpfung bei Stereobetrieb.

  Pa nenn  k < 0,03 % f = 1 kHz > 50 W, k < 0,3 % f = 1 kHz > 60 W

  Bei Verwendung von 2 Mono-Einschüben steht durch die getrennten Netzteile ein Stereo-Endverstärker der Spitzenklasse zur Verfügung. An der Frontseite steht ein Anzeigeinstrument für die Kanalausgangsleistung/Aussteuerung zur Verfügung sowie eine Kopfhörerbuchse, DIN 5 pol, (Würfel) mit Lautsprecherabschaltmöglichkeit. Der Mono-Einschub kann alleine betrieben werden oder auch in Kombination mit dem FG-Modulsystem.

  Alle Halbleiter-Typen können mehrfach vorhanden sein.

• Price in first year of sale
• 183.00 DM

• Mentioned in
• -- Original-techn. papers. (FG-Lagerliste 23)

• Literature/Schematics (1)
• Funkschau (Heft 1 und 2, 1971)

• Author
• Model page created by Reinhard Keins. See "Data change" for further contributors.
