60 Watt Sinus - Endstufe

FG Elektronik, Franz Grigelat; Rückersdorf/Nürnberg

Data
Forum
Pictures
Collections

  • Year
  • 1971
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 254262

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 13
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Powered by external power supply or a main unit. / DC 2 x 27 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 60 W (undistorted)
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: 60 Watt Sinus - Endstufe - FG Elektronik, Franz Grigelat;
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 100 x 140 x 45 mm / 3.9 x 5.5 x 1.8 inch
  • Notes

  • 60 Watt Sinus - Endstufe mit Übertemperatur- und Kurzschlußsicherung. Aus Funkschau Nr.1 und 2/1971, bzw. Siemens Halbleiterdatenbuch 70/71, aufgebaut auf einer Epoxyd-Druckplatte (100x140 mm) nach original Siemens Entwurf.

    Technische Daten:

    13 Transistoren und 6 Si.- Dioden, Leistungs-Transistoren 2 x BD130 auf Kühlkörper. Betriebsspannung plus/minus 27 Volt
    Nennausgangsleistung: Pa nenn, für k < 0,4%, f = 1 kHz, < 50 W, für k = 1 %, f = 1 kHz: < 60 W, Lastwiderstand: 4 Ω, Eingangswiderstand: 35 kΩ, Nenneingangsspannung: 1,5 V, Spannungsfrequenzgang: (Ua = 10 V) -1 dB: 10 Hz bis > 30 kHz.

    Dieser Baustein wird in verschiedenen Grigelat HiFi-Komponenten und Einschubmodulen verwendet, siehe auch 2 x 60 Watt Hifi - Endstufen - Einschub.

    Der Bausatzpreis betrug 48,75 DM und das geprüfte Fertigmodul kostete 63,80 DM.

    Halbleiter nur einmal je Type gelistet.

  • Price in first year of sale
  • 63.00 DM
  • Mentioned in

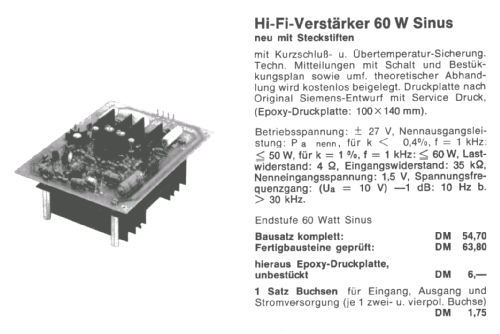

  • -- Original-techn. papers. (FG Lagerliste 1/1978)
  • Literature/Schematics (1)

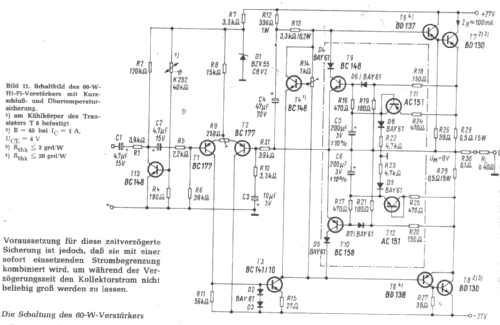

  • -- Schematic
  • Author
  • Model page created by Reinhard Keins. See "Data change" for further contributors.
