2043W/3D Ausführung V - 5

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1954/1955
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 302245
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

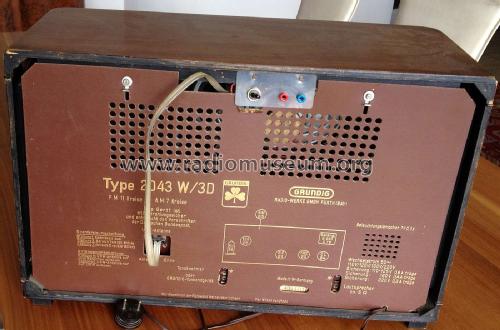

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 468/10700 kHz; Reflex
  • Tuned circuits
  • 7 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 160; 220 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 2043W/3D [Ausführung V - 5] - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 573 x 369 x 241 mm / 22.6 x 14.5 x 9.5 inch
  • Notes

  • Grundig 2043W/3D Ausfg. V hat im Gegensatz zum Modell 2043W/3D Ausfg. IV nur einen Ausgangsübertrager. Die Seitenlautsprecher sind über einen Kondensator an den Übertrager angeschlossen. Weitere Merkmale:

    • Klangregler als Rändelrad links und rechts in Plastikblende
    • Kleine runde Seitenlautsprecher
    • Ohne Mittelton-Übertrager
    • Schallwand-Stoff mit rautenförmigen Muster
    • Neu gestaltete Skala

    Die Schaltung mit 11 FM- und 7 AM-Kreisen (u.a. Reflexschaltung in der UKW-Box) entspricht sonst weitgehend der Ausführung IV.

    Siehe ausserdem das Modell 2043W/3D mit 9 FM- und 6 AM-Kreisen (ohne Reflexschaltung) sowie den Vorgänger 2043W mit anderer Röhrenbestückung (EC92 in UKW-Box).

    Exportmodelle sind:

  • Literature/Schematics (1)
  • -- Schematic
  • Author
  • Model page created by Bernhard Nagel. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: 2043W/3D

Threads: 1 | Posts: 3

Hallo,

Zur Zeit überhole ich einen Grundig 2043W3D aus der Nachbarschaft, Geraete Nr. ist 439 50276

Bei dem Gerät gibt es keinen Mittelton-Uebertrager der in beiden vorhanden Schaltplänen (und in meinem Grundig Reparaturhelfer) aber vorhanden ist. Die beiden Seitenlautsprecher sind über 3 Induktivitäten in Serie verbunden und mit einem 20 my bipolar Kondensator am Ausgangsübertrager angeschlossen. Am eingebauten UKW Dipol gibt es eine kurze Stichleitung, die Enden sind verlötet und von dort führt ein 50kOhm Widerstand nach Masse. Ob es sonst noch Unterschiede gibt wird sich in den naechsten Tagen zeigen.

Meine Frage: Hat vielleicht jemand einen passenden Schaltplan ?

Beste Gruesse aus dem Westerwald

Klaus Menningen



Klaus Menningen, 13.May.09

Weitere Posts (3) zu diesem Thema.
