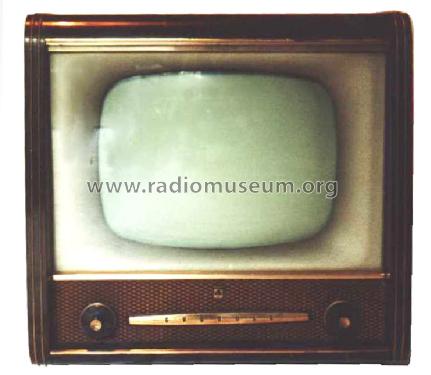

Fernseh-Tischgerät 330
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Year
- 1955/1956
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 20160
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 17
- Valves / Tubes
- PCC84 PCF82 EF80 EF80 EF80 EF80 EF80 PABC80 PL82 ECL80 ECC81 PL82 ECC82 PL81 PY83 DY80 MW43-64
- Number of Transistors
- Main principle
- Superheterodyne (common)
- Wave bands
- VHF incl. FM and/or UHF (see notes for details)
- Details
- Remote Control (with wire or wireless)
- Power type and voltage
- AC/DC-set / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 4 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Fernseh-Tischgerät 330 - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 550 x 540 x 500 mm / 21.7 x 21.3 x 19.7 inch
- Notes
-
12 Kanäle im VHF-Bereich.
Anschluss für Kabelfernbedienung: "Fernregler" für Helligkeit und Lautstärke;
lieferbar als Zubehör, DM 16,-.In der Schaltung ist eine ggf. vorhandene Rö14 nicht eingezeichnet.
- Net weight (2.2 lb = 1 kg)
- 34 kg / 74 lb 14.2 oz (74.89 lb)
- Price in first year of sale
- 698.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1955/56
- Literature/Schematics (1)
- -- Original-techn. papers.
- Literature/Schematics (2)
- -- Original-techn. papers. (Grundig FS-Reparaturhelfer '55)
