4035W/3D

• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1954/1955

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 2038

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

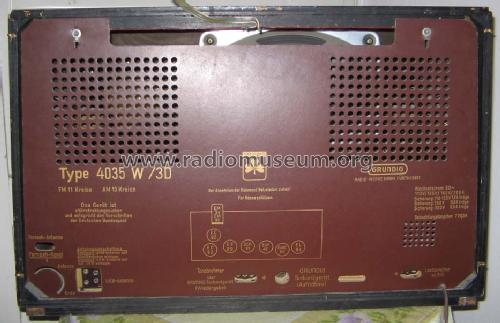

• Picture

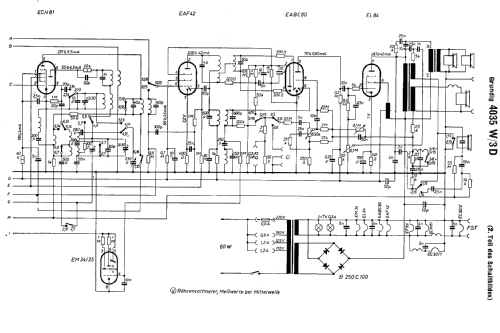

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• EC92 EC92 EF89 ECH81 EM34 EAF42 EABC80 EL84

• Number of Transistors

• Semiconductors
• B250C100

• Main principle
• Superhet with RF-stage; ZF/IF 468/10700 kHz

• Tuned circuits
• 10 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 160; 220 Volt

• Loudspeaker
• 4 Loudspeakers

• Power out
• 2.75 W (undistorted)

• Material
• Wooden case

• from Radiomuseum.org
• Model: 4035W/3D - Grundig Radio-Vertrieb, RVF,

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 655 x 427 x 316 mm / 25.8 x 16.8 x 12.4 inch

• Notes

• Einbaumöglichkeit für TV-Tonteil. Selbstschwingende additive Mischung bei AM mit Triodensystem der ECH81. Heptode ist geregelte AM-Vorstufe. Eingangsbandfilter für MW und LW.

  Separater Mitteltonübertrager für die beiden Seitenlautsprecher rechts und links.

  Siehe auch Grundig 4035W/3D/55 mit Röhre EL12 in der Endstufe und abweichender UKW-Skala. Keine Möglichkeit des Einbaus eines TV-Tonteils.

• Net weight (2.2 lb = 1 kg)
• 16.5 kg / 36 lb 5.5 oz (36.344 lb)

• Price in first year of sale
• 435.00 DM

• Source of data
• Rundfunk- und Fernseh-Katalog 1954/55 / Radiokatalog Band 1, Ernst Erb

• Literature/Schematics (1)

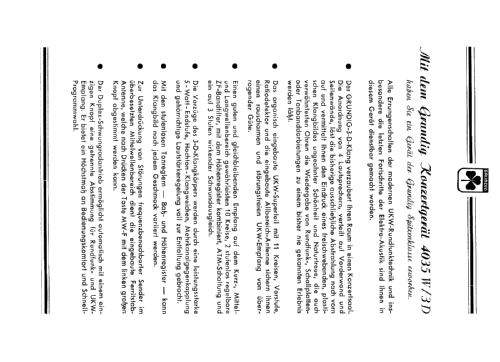

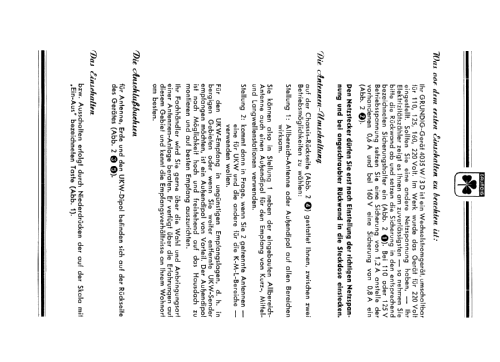

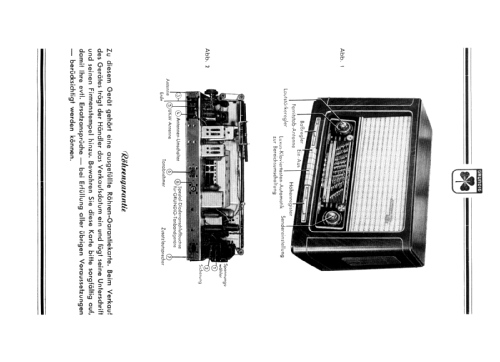

• -- Original-techn. papers.
