4040W/3D 1 Ausgangstrafo

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1954/1955
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 123090
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

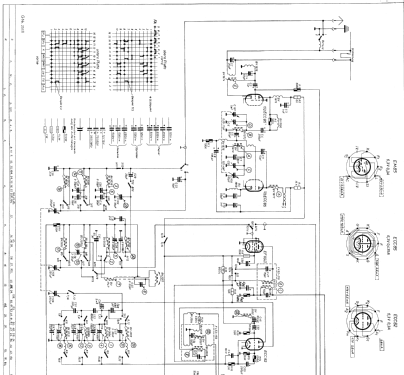

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 468/10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 11 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 160; 220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 8 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

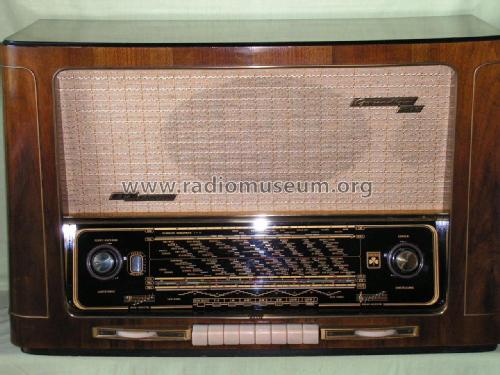

  • Model: 4040W/3D [1 Ausgangstrafo] - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 705 x 445 x 316 mm / 27.8 x 17.5 x 12.4 inch
  • Notes

  • Zweite (spätere) Variante des Grundig 4040W/3D. Der gesamte NF-Teil wurde neu konstruiert, vgl. Schaltung beim Modell. Vorläufer war die Variante 4040W/3D mit 2 Ausgangsübertragern.

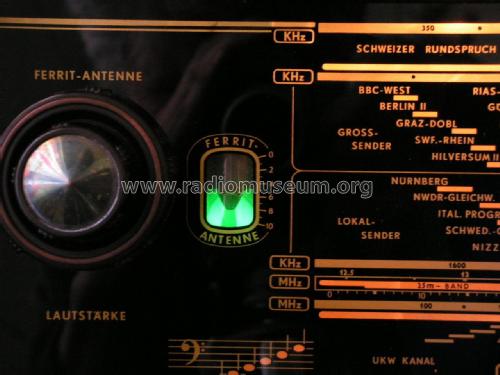

    Empfangsbereiche: LW, 2× MW, KW und 2× UKW. Stationstasten. Motorabstimmung.
    Es gibt offensichtlich zweierlei Maßangaben: laut Katalog (B x H)625 x 427 mm, während reale Geräte 705 x 445 mm aufweisen. (Letzteres entspricht übrigens auch den Maßen des 5040W/3D).

    Late version of the Grundig 4040W/3D, has only one output transformer. Completely redesigned AF section (compare schematic). Former model 4040W/3D has two output transformers.
    Frequency bands: LW, BC1, BC2, SW, FM1, FM2. 6 Station pushbuttons. Motor-tuning.
    There are different size figures: from the catalog (w x h) 625 x 427 mm, while taken from existing models it is 705 x 445 mm. (The latter would also match the figures for the 5040W/3D).

  • Net weight (2.2 lb = 1 kg)
  • 18.5 kg / 40 lb 12 oz (40.749 lb)
  • Literature/Schematics (1)
  • -- Schematic
  • Author
  • Model page created by Ernst Erb. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

Literature

The model is documented in the following literature.

 Forum

Forum contributions about this model: Grundig Radio-: 4040W/3D

Threads: 3 | Posts: 12


Die mir nun vorliegende Schaltung des Grundig 4040W/3D mit einem Ausgangstrafo und ein kürzlich erworbenes Exemplar erlaubt den Vergleich der Varianten und später eine Zuordnung der Fertigungsepochen.
Die Variante des Grundig 4040W/3D mit einem Ausgangsübertrager unterscheidet sich vor allem im NF-Teil grundsätzlich vom Modell mit 2 Übertragern. Zunächst ein Schaltungsauszug der 2-AÜ-Version (auch hier gibt es zwei gering voneinander abweichende Schaltungen):



Die Gegenkopplung ist über beide NF-Stufen wirksam, die Sekundärseite des TT-Übertragers ist unter anderem über den TT-Regler und die schaltbare 9kHz-Sperre an den Fußpunkt des Lautstärkereglers (s.u.) gelegt. Der Kathodenwiderstand R6 liegt am Lautsprecherausgang und ist in das Gegenkopplungs-Konzept einbezogen.
Die angezapfte Drossel des G2 der EL12 dient auch der Brummkompensation.

Nachfolgend nun die 1-AÜ-Version:


Auffällig ist natürlich zunächst der fehlende MT-Übertrager. Die Reihenschaltung der Seitenlautsprecher (3D-Kombination) liegt nun über den Elko C81 am gemeinsamen Ausgangstrafo. Aber auch die Konzeption der Gegenkopplung beider Varianten weicht stark von einander ab. Im zweiten gezeigten Auszug (Gesamtschaltung beim Modell) wird die Gegenkopplung über mehrere Pfade (Klangregler, 9kHz-Sperre...) ausschliesslich in der Endstufe selber vorgenommen. Der AÜ und die NF-Vorstufe ist nicht in die Gegenkopplung einbezogen.
Die Netzdrossel hat nun keine Anzapfung mehr und liegt "konventionell" zwischen Lade- und Siebelko.

Ein interessantes Detail einer Brummkompensation zeigt sich im Kathodenkreis der EL12. Der gewählte Kathodenkondensator C99 ist mit 25µF recht klein gewählt, der Siebkondensator C93 (16µF) für's G2 der EL12 und dem Anodenkreis der EABC80 ist statt an Masse an K der EL12 gelegt.

Hier noch ein Detail des Lautstärke-Reglers vom 1-AÜ-Modell:

Der Fußpunkt des Potis liegt direkt an Masse.

Beim Modell mit 2 Übertragern sieht das so aus:



Beachte Detail Einspeisung der Gegenkopplung am Fußpunktwiderstand R21 des Lautstärke-Potis.

Weitere Unterschiede der 1-AÜ und 2-AÜ Varianten:
Kathode der EM85 liegt bei 1-AÜ über 300 Ohm an Masse. Schaltung des Ratio-Detektors anders (Spannungsteiler von 11k/4k geändert in 1x 15kOhm).
Der Ausgangsübertrager ist bei der 1-AÜ Version an den hinteren Chassisrand montiert und liegt nun links neben der EL12, vgl. Innen/Chassisansichten der Modelle.
Netztrafo, Ausgangsübertrager und Netzdrossel haben neue BV-Nummern erhalten und sind so untereinander nicht austauschbar.
AM-Spulensatz von Nr.680 (2-AÜ) geändert in Nr.741 (das betrifft meiner Erkenntnis nach nur eine Kopplungsspule in Kombifilter F368-383).

Fazit:
Es sind nun also 3 Versionen des 4040W/3D produziert worden, erstaunlich für einen Rundfunkempfänger der nur eine Saison im Programm war. Warum nun die völlige (Neu)Konstruktion des NF-Teils vom 1-AÜ-Modell? Wahrscheinlich waren es Kostengründe. Ein Übertrager entfallen, der verbleibende Ausgangstrafo und die Siebdrossel vereinfacht - so liess sich schon eine günstigere Kalkulation erzielen. Ob klangliche Unterschiede bestehen, die 1-AÜ-Variante hier besser oder schlechter abschneidet, müsste in einem Hörvergleich ermittelt werden.

Was war nun der erste Vertreter des Dreiergrüppchens?
Meiner Auffassung nach wurde die 2-AÜ-Variante (mit kleinen Unterschieden) zuerst produziert, die Version mit einem Ausgangstrafo stellte den Abschluß der Entwicklung dar, ist also die späte Ausführung.

Die Indizien:
Zunächst die Zeichnungs-Nummern der originalen Grundig-Schaltungen. GNr. a251 und a251/I zeigen mit geringen Unterschieden das Modell mit beiden Ausgangstrafos. Z-Nr. GNr. 251/II ist dem Modell mit einem AÜ zugeteilt.

Die bekannten Modelle mit einem AÜ zeigen alle Serien-Nummern die über denen der 2-AÜ-Variante liegen. Beispiel ist das Exemplar von Hilmer Grunert (S/N 443 21549), meinem "Neuzugang" mit der S/N 443 22794 und einem lt. Herrn Knoll belegten Gerätes mit der S/N 443 24603.
Gegenbeispiel ist z.B. das Exemplar vom Mitglied E. Nussbaum, dessen 2-AÜ Gerät die S/N 443 14023 zeigt (siehe Modellbilder). Weitere Nennungen von Serien-Nummern unter Angabe von einem oder beiden AÜ wären zum Erhärten oder Widerlegen dieser These willkommen!

Letztendlich haben alle bis jetzt belegten 1-AÜ-Geräte den Hebel "Motorabstimmung EIN-AUS", auch ein Hinweis für die spätere Fertigung.

Die bisherige Annahme, das Modell mit einem Übertrager sei der Fertigungsbeginn, muß nun in Frage gestellt werden.

Bernhard Nagel

Bernhard Nagel, 01.Feb.08

Weitere Posts (3) zu diesem Thema.

Hallo,

habe in meinem Fundus 2 unterschiedliche Grundig 4040W 3D gefunden.Einmal die alte und die neue Version.Gibt es ausser den 2 Übertragern noch andere Änderungen? Die Lautsprecher unterscheiden sich bei mir mit einem goldenen und einem silbernen Hauptlautsprecher.Leider sind meine beiden Gehäuse sehr schlecht aber identisch.



Viele Grüsse

Martin

Martin Schmidt2, 02.Jan.08

Weitere Posts (7) zu diesem Thema.

 Hallo Leser im Forum.

·         Dieser Text entsprach meinem Wissensstand bis zum 1.02.2008.
Bei der Type 4040W 3D war am Anfang der Serie eine Version mit nur einem Ausgangstrafo im Programm. Die 3D Gruppe war dabei ueber einen Elko am Front-Lautsprecher angeschlossen. Bis heute ist hier im RMorg, ein Geraet bekannt aber keinerlei Unterlagen. Auch in meinem Bestand nicht. Weil ich   aber sicher weis, dass es diese Ausfuehrung gab, habe ich lange nach einem Beweis gesucht. Eine 90% Aussage darueber hinaus,  in Form eines Schaltbild-Auszugs,  kann ich erst heute machen. Es gibt eine Werkstattanweisung von 1955 mit der bei genau dieser ersten Version der Endstufe eine Stoerung die waehrend des Motorlaufs auftrat beseitigt wird. Aus dieser Details-Darstellung geht wie gesagt zu 90% hervor, dass dieses Modell nur einen Ausgangstrafo hatte. Der  Abnahmepunkt  des Hoehenregler und Bassreglers belegt das.

Nach mehr als 50 Jahren ist es nun H. Bernhard Nagel gelungen, mit Hilfe von 3 Schaltplaenen die ausschliesslich den jeweiligen Geraeten beigelegt waren, einen lueckenlosen Beweis zu erbringen, in welch zeitlicher Reihenfolge die drei Varianten des 4040W/3D gefertigt wurden.Link
In den Seviceunterlagen fuer den Fachhandel ist weder diese letzte Version ( 1 Trafo) gezeigt noch gibt ein Hinweis auf zwei aehnliche dem hier besprochenen letzten Modell vorausgehenden Versionen. Es gibt dort nur eine Version mit 2 Trafos.
Ich muss also meine Angaben dahingehend revidieren, dass die Version mit 2 Trafos im Ausgang, nicht die letzte sondern zusammen mit noch einer bis gestern noch  unbekannten Variante, die erste Version war.
Ausserdem ist das Model mit nur einem Ausgangstrafo auch im Empfangsteil mit einigen Verbesserungen in der Schaltungstechnik versehen woren.
In der bei mir vorhandenen Grundig Literatur, findet sich zu Allem hier gesagten kein Hinweis.
Ich bitte das als letzten Stand anzusehen. Meine unrichtigen Angaben jedoch zu entschuldigen
Hans M. Knoll 2.02.2008


Anbei eine pdf Datei mit den beiden Schaltungs-Auszuegen als eine Photomontage.

mit 128 KB

Hans M. Knoll

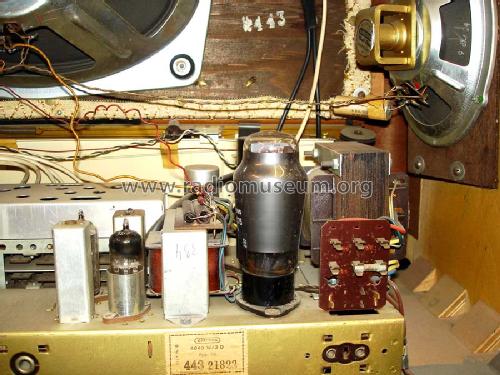

Nachtrag: Herr Hilmer Grunert hat das Photo beigesteuert. Damit wird gezeigt, es gab nur einen Ausgangstrafo und die 3D Gruppe ist mit einem Elko am Tiefton angeschlossen.

Danke an H. Grunert der extra sein Geraet geöffnet hat.

Die Nr.

Das andere bekannte Geraet hat die Nr. 443  24603
